Радиолокационная станция программного обзора с кольцевой фазированной антенной решеткой (РЛС ПО КАР) "Кольцо"

РЛС "Кольцо"



Предназначена для обнаружения и сопровождения современных и перспективных воздушных целей в условиях воздействия естественных и преднамеренных помех, высокоточного и противолокационного оружия. РЛС ПО КАР может быть использована:

- для замены стоящих на вооружении, модернизируемых и малоэффективных разрабатываемых приводных РЛС средних и больших высот (СБВ), малых высот (MB), программного обзора (ПО) и радиовысотомеров (РВ) (назначение и характеристики устанавливаются программно);

- в системах ПРО, ПВО и ЕС УВД в качестве необслуживаемых РЯС раннего обнаружения и радиолокационного контроля пространства, в том числе в приграничных и труднодоступных районах;

- в качестве трассовых аэродромных РЖ УВД и высокоточной РЛС наведения истребительной авиации и беспилотных средств поражения воздушных целей (ВЦ);

- в ЗРВ в качестве РЛС целеуказания ЗРК малой, средней и большой дальностей.

Принципиальными отличиями бесприводных РЛС ПО КАР от существующих и разрабатываемых РЛС традиционного построения являются:

- сверхбыстрый электронный секторно-круговой программный обзор пространства по азимуту, углу места, реализуемый с использованием активных кольцевых и цилиндрических антенных решеток с твердотельным, распределенным по апертуре, передатчиком и аналогово-цифровым формированием приемных лучей;

- использование криптостойких когерентных большебазовых зондирующих сигналов с широкой полосой и случайным законом внутри импульсной модуляции (ВИМ);

- применение взаимной корреляционной обработки с высокоэффективной защитой от активных и пассивных помех на основе непараметрического корреляционного обнаружения с восстановлением динамического диапазона;

- использование цилиндрической антенной решетки (ЦАР) для размещения радиоэлектронной аппаратуры и использованием для ее охлаждения естественной вентиляции, обеспечиваемой конструкцией ЦАР.

Используемые принципы по сравнению с РЛС традиционного построения позволяют обеспечить:

- полную автоматизацию процессов обнаружения, захвата и сопровождения;

- снижение затрат на эксплуатацию и обслуживание в 10-20 раз;

- повышение времени наработки на отказ;

- повышение точности измерения высоты;

- повышение устойчивости к ветровым нагрузкам (до 50 - 75 м/с);

- одновременный контроль зоны ответственности и сопровождение до 250 - 500 целей с обеспечением возможности обновления информации по маловысотным и сопровождаемым целям с высоким темпом;

- качественное распознавание типов целей благодаря гибкому обзору пространства и возможности остановки и удержания луча на целях;

- автозахват целей с первого обнаружения с автосопровождением гиперзвуковых, маловысотных, малозаметных и маневрирующих целей, зависающих вертолетов и воздушных шаров за счет высокого темпа обращения к ним, улучшения распознавания и подпомеховой видимости;

- сокращение типажа радиолокационных средств за счет объединения в один тип;

- снижение стоимости РЛС в серийном производстве в 1,5 - 2 раза;

- аппаратную унификацию РЛС боевого и дежурного режимов.

РЛС ПО КАР разрабатываются в зависимости от диапазона в трех модификациях: 23; 10; 5 см.

В состав РЛС включены следующие функциональные модули:

- первичный обзорный радиолокатор (ПРЛ) на основе цилиндрической или конической антенной решетки (АР) с электронным секторно-круговым программным обзором в двух плоскостях;

- НРЗ системы ОГП или вторичный локатор на основе кольцевой АР (комплектуются по заказу потребителя);

- аппаратура передачи данных (АПД);

- выносное рабочее место (комплектуются по заказу потребителя).

Все модули: (ПРЛ, НРЗ, АПД) конструктивно объединены в единый цилиндр, укрытый радиопрозрачным обтекателем, высотой и диаметром в зависимости от модификации. Внутри цилиндра размещается вся радиоэлектронная аппаратура РЛС.

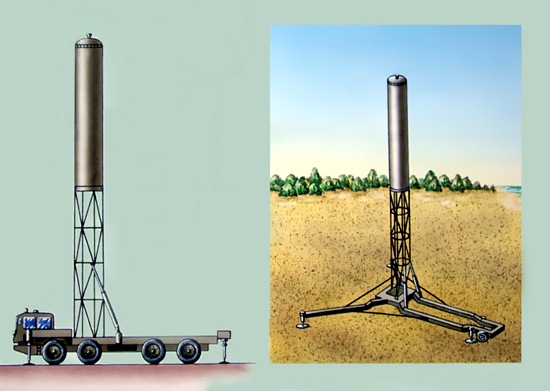

Модификации РЛС диапазона 23 и 10 см в зависимости от варианта использования могут размещаться: на автомобильном шасси - мобильный вариант; на полуприцепе (под тягач) с мобильной мачтой высотой 14 -16 м - в перевозимом варианте; на скалах, капитальных зданиях и сооружениях, на стационарной или перевозимой мачтовой опоре - в необслуживаемом варианте. Питание РЛС осуществляется от собственной электростанции или сети напряжением 380 В 50 Гц. При использовании РЛС в труднодоступных районах могут применяться автономные источники питания.

РЛС модификаций (диапазон 5 см) весят не более 380 кг и размещаются непосредственно на носителе зенитно-ракетного комплекса (ЗРК) или мобильной телескопической мачтовой опоре.



Основные характеристики:

Модификации РЛС диапазона 23 и 10 см

Зона обзора:



по дальности, км

1 – (150-400)

по азимуту, град.

360

по углу места, град.

-2 - +6-

по высоте, км

30-40

Рубеж обнаружения цели с ЭПР 2 м2, км

120-330

Точность измерения координат:



по дальности, м

30-60

по азимуту, мин.

15-35

по углу места, мин.

5-30

Выдаваемая информация

Тип цели, координаты, трассы и параметры траекторий движений

Количество сопровождаемых целей

100-500

Потребляемая мощность, кВт

15-60

Наработка на отказ, ч

4000-5000

Среднее время восстановления, ч

0,5

Эксплуатационный расчет (одна смена), чел.

1 - 2

Количество транспортных единиц

1 - 2

Модификация РЛС диапазона 5 см

Зона обзора:



по дальности, км

1 – (50-100)

по азимуту, град.

360

по углу места, град.

-2 - +70 (90)

по высоте, км

5-15

Рубеж обнаружения цели с ЭПР 1 м2, км

38-44

Точность измерения координат:



по дальности, м

15

по азимуту, мин.

10-15

по углу места, мин.

12-30

Выдаваемая информация

Тип цели, координаты, трассы и параметры траекторий движений

Количество сопровождаемых целей

20-50

Потребляемая мощность, кВт

5-7

Наработка на отказ, ч

5000
