Радиолокационная станция "Каста-2Е2"

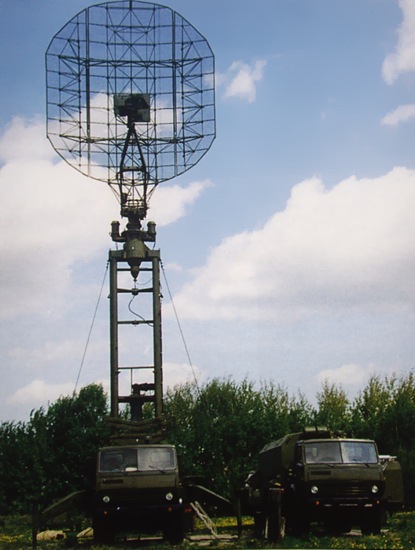

РЛС "Каста-2Е2"

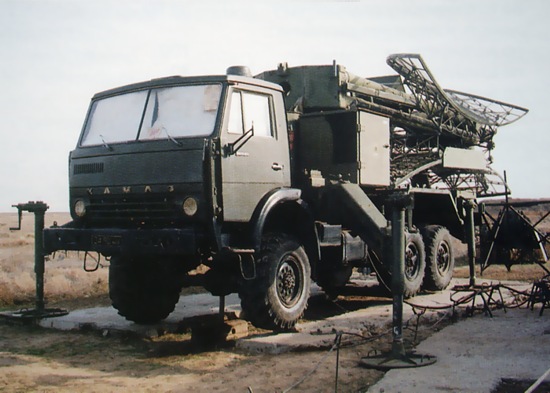

РЛС "Каста-2Е2"
РЛС "Каста-2Е2"

Предназначена для контроля воздушного пространства, определения дальности, азимута, эшелона высоты полета и трассовых характеристик воздушных объектов - самолетов, вертолетов, дистанционно пилотируемых летательных аппаратов и крылатых ракет, в том числе летящих на малых и предельно малых высотах, на фоне интенсивных отражений от подстилающей поверхности, местных предметов и гидро-метеообразований. Маловысотная трехкоординатная РЛС кругового обзора дежурного режима "Каста-2Е2" применяется в системах противовоздушной обороны, береговой обороны и пограничного контроля, управления воздушным движением и контроля воздушного пространства в аэродромных зонах. Легко адаптируется к использованию в различных системах гражданского назначения.

Отличительные особенности станции:

- блочно-модульное построение большинства систем;

- развертывание и свертывание штатной антенной системы с помощью автоматизированных электромеханических устройств;

- полностью цифровая обработка информации и возможность передачи ее по телефонным каналам и радиоканалу;

- полностью твердотельное построение передающей системы;

- возможность установки антенны на легкой высотной опоре типа "Унжа", обеспечивающей подъем фазового центра на высоту до 50 м;

- возможность обнаружения малоразмерных объектов на фоне интенсивных мешающих отражений, а также зависших вертолетов при одновременном обнаружении движущихся объектов;

- высокая защищенность от несинхронных импульсных помех при работе в плотных группировках радиоэлектронных средств;

- распределенный комплекс вычислительных средств, обеспечивающий автоматизацию процессов обнаружения, сопровождения, измерения координат и опознавания государственной принадлежности воздушных объектов;

- возможность выдачи радиолокационной информации потребителю в любой удобной для него форме - аналоговой, цифро-аналоговой, цифровой координатной или цифровой трассовой;

- наличие встроенной системы функционально-диагностического контроля, охватывающего до 96 % аппаратуры.

РЛС включает в себя аппаратную и антенную машины, основную и резервную электростанции, смонтированные на трех автомобилях повышенной проходимости КамАЗ-4310. Имеет выносное рабочее место оператора, обеспечивающее управление РЛС, удаленное от нее на расстояние 300 м.

Конструкция станции устойчива к воздействию избыточного давления во фронте ударной волны, оснащена устройствами санитарной и индивидуальной вентиляции. Предусмотрена работа системы вентиляции в режиме рециркуляции без использования заборного воздуха.



РЛС "Каста-2Е2"
РЛС "Каста-2Е2"

Антенна РЛС представляет собой систему, состоящую из зеркала двойной кривизны, узла рупорных облучателей и антенн подавления приема по боковым лепесткам. Антенная система формирует по основному радиолокационному каналу два луча с горизонтальной поляризацией: острый и косекансный, перекрывающие заданный сектор обзора.

В РЛС используется твердотельный передатчик, выполненный на СВЧ транзисторах, позволяющий получить на его выходе сигнал мощностью около 1 кВт.

Управление режимами РЛС может производиться как по командам оператора, так и использованием возможностей комплекса вычислительных средств.

РЛС обеспечивает устойчивую работу при температуре окружающего воздуха ±50 °С, относительной влажности воздуха до 98 %, скорости ветра до 25 м/с. Высота размещения над уровнем моря - до 3000 м. Современные технические решения и элементная база, примененные при создании РЛС "Каста-2Е2", позволили получить тактико-технические характеристики на уровне лучших зарубежных и отечественных образцов.



Основные характеристики:

Диапазон волн

дециметровый

Зона обзора:



по дальности, км

5-150

по азимуту, град.

360

по высоте, км

до 6

Дальность обнаружения целей с ЭПР 2 м2, км:



при работе на штатную антенну высотой 14 м:



hц = 100 м

41

hц =1000 м

95

при работе с антенной на легкой перевозимой мачте высотой 50 м:



hц= 100 м

55

hц= 1000 м

95

Дальность обнаружения целей с ЭПР 0,3 м2 , летящих на высоте 60 м, км:



при работе на штатную антенну

30

при работе с антенной на легкой перевозимой мачте высотой 50 м

44

Период обзора пространства, с

5 и 10

Коэффициент подавления отражений от местных предметов, дБ

54

Вероятность проводки воздушных
объектов в организационных
пассивных помехах плотностью
2,5 пачки на 100 м пути

не менее 0,9

Максимальное количество
сопровождаемых целей (трасс)

50

Дальность автоматической выдачи
радиолокационной информации
по цифровым каналам
сопряжения АСУ, км:



по проводным линиям связи

до 15

по встроенному радиоканалу

до 50

Точность измерения координат:



по дальности, м

100

по азимуту, мин.

40

по высоте, м

900

Наработка на отказ, ч

700

Время восстановления, мин.

30

Эксплуатационный расчет (одна смена), чел.

2

Количество транспортных единиц

3

Максимальная скорость движения, км/ч:



по шоссе

60

по грунтовой дороге

40

по бездорожью

30

Глубина преодоления брода, м

1,2

Время развертывания (свертывания), мин.

20

Время включения, мин.

3
