Радиолокационная станция "Десна-М"

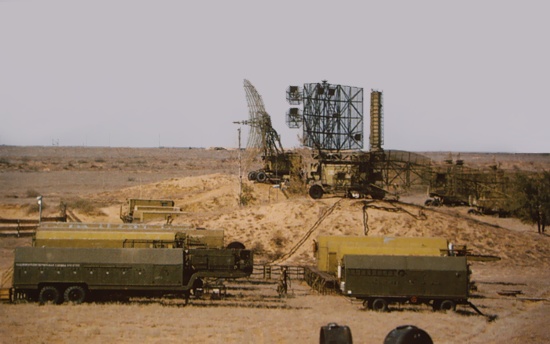

РЛС "Десна-М"

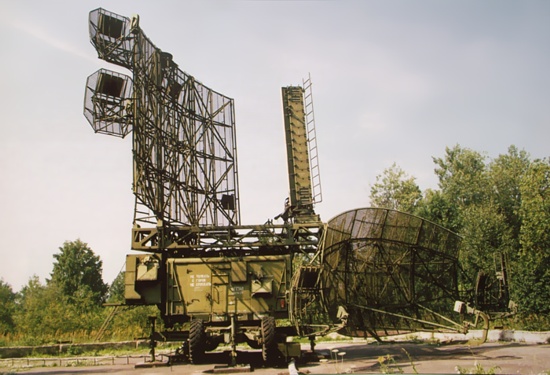

РЛС "Десна-М"

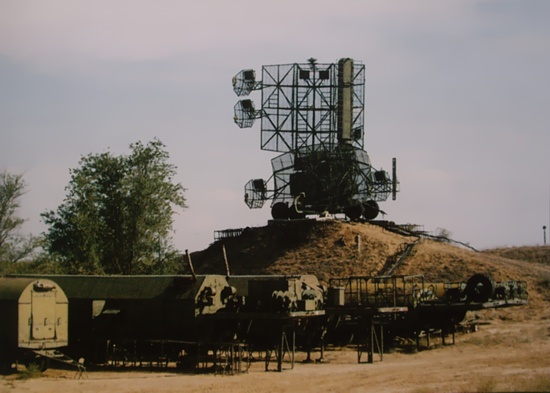

РЛС "Десна-М"
РЛС "Десна-М"
РЛС "Десна-М"

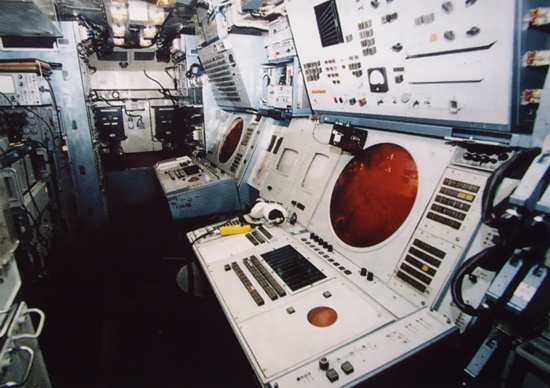

Место оператора РЛС "Десна-М"
Место оператора РЛС "Десна-М"

Предназначена для контроля воздушного пространства, автоматического обнаружения и определения координат (дальность, азимут, высота и угол места) широкого класса воздушных объектов в условиях интенсивного противодействия. Трехкоординатная РЛС "Десна-М" позволяет обнаруживать самолеты стратегической, тактической авиации на средних и больших высотах и выдавать боевую информацию для наведения истребительной авиации и целеуказания зенитным ракетным комплексам.

В состав РЛС входят:

- антенно-поворотное устройство;
- аппаратный прицеп;
- модуляторный прицеп;
- система электропитания на двух-трех прицепах;
- прицеп ЗИП;
- два полуприцепа типа МАЗ-938Б с укладками и антенными системами.

Антенно-поворотное устройство размещается на искусственном холме высотой 6 м, с углами закрытия не более 10 мин. Общие размеры площадки для размещения 200x200 м.

РЛС может работать как в автономном режиме, так и в режиме сопряжения с автоматизированными системами управления и зенитно-ракетными комплексами. Для оперативного решения задач станция может укомплектовываться выносным постом 27П6 (с пятью рабочими местами операторов) на удалении до 1 км.

Станция перевозится с использованием тягачей, а также железнодорожным транспортом с (на десяти платформах). Электропитание - от собственных автономных электростанций и промышленной сети 380 В 50 Гц. РЛС "Десна-М" может эксплуатироваться при температуре окружающей среды ±50 °С, относительной влажности воздуха до 98 % (при +35 °С), скорости ветра до 20 м/с. Высота размещения над уровнем моря - до 1000 м.

В ходе модернизации предусматривается замена морально устаревшей радиоприемной аппаратуры РЛС, аппаратуры СДЦ, накопления, обнаружения и измерения координат, вторичной обработки информации, защиты от активных и несинхронных помех на современную аппаратуру четвертого поколения.

Модернизация РЛС обеспечит:

- увеличение долговечности РЛС и возможность сохранения их парка до 2025 г;

- улучшение параметров приемной аппаратуры, в частности, динамического диапазона на 5 - 10 дБ;

- улучшение параметров аппаратуры защиты от активных шумовых помех на 10-15 дБ;

- повышение надежности аппаратуры в 8-10 раз;

- повышение точности измерения координат в 1,2 - 1,3 раза;

- повышение коэффициента использования РЛС в 1,3 раза;

- снижение затрат на обслуживание и ремонт в 2 - 3 раза;

- повышение эффективности использования РЛС в группировках РТВ с 0,87 до 0,92.



Основные характеристики:

Диапазон волн

дециметровый

Дальность обнаружения цели типа "истребитель" на высоте 10000 м, км

300

Верхняя граница обнаружения цели типа "истребитель", км

40

Темп обзора, об./мин.

6

Точность измерения координат целей (СКО, на высоте 10000 м):



по дальности, м

300

по высоте, м

500

по азимуту, мин.

15

Коэффициент подавления отражений от местных предметов, дБ

не менее 30

Время развертывания (свертывания), ч

не более 10

Потребляемая мощность, кВт

260

Обслуживающий персонал, чел.

16
