Зенитные управляемые ракеты малой дальности 5В24 и 5В27

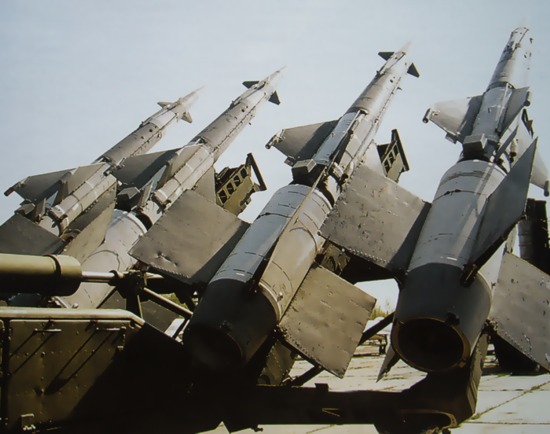

ЗУР 5В24



Основным предназначением ЗУР 5В24, принятой на вооружение в 1962 году, являлось поражение различных средств воздушного нападения и прежде всего самолетов стратегической и тактической авиации в широком диапазоне условий их боевого применения.

ЗУР 5В24 стала первой отечественной зенитной ракетой, оснащенной только твердотопливными двигателями. В конструкции ЗУР 5В24 реализован ряд оригинальных конструкторских и технологических решений, в том числе раскрываемые после старта стабилизаторы, установленные на ускорителе ракеты, пружинные механизмы в рулевых уст-ройствах, обеспечившие необходимую эффективность работы аэродинамических рулей в широком диапазоне высот и скоростей полета.

В 1960 - 70-х годах на базе ЗУР 5В24 был разработан ряд ее вариантов - 5В27, 5В27Д и других, обладавших значительно более высокими характеристиками.

5В24 и 5В27 представляют собой двухступенчатые ракеты, выполненные по аэродинамической схеме "утка".

Старт ракеты - наклонный с пусковой установки, наводимой по углу места и азимуту. Управление полетом ракеты и наведение ее на цель осуществляются по радиокомандам, которые поступают от наземной (корабельной) станции наведения. Подрыв боевой части ракеты осуществляется при подлете к цели на необходимое расстояние по команде радиовзрывателя, либо по команде, поступающей от наземной станции наведения.

Первая ступень ракеты 5В24 представляет собой твердотопливный ускоритель с установленными на нем раскрываемыми после старта четырьмя стабилизаторами и двумя тормозными поверхностями (на последующих модификациях), служащих для уменьшения дальности полета ускорителя после его отделения. Маршевая ступень ракеты также оснащена твердотопливной двигательной установкой. Конструктивно маршевые ступени 5В24 и 5В27 состоят из ряда отсеков, в которых расположены радиовзрыватель, агрегаты управления рулями ракеты, осколочно-фугасная боевая часть, блок бортовой аппаратуры, твердотопливный ракетный двигатель, приемники команд управления. Исполнительными органами системы управления являются четыре аэродинамических руля, расположенные в хвостовой части маршевой ступени ракеты, а на стартовом участке полета - элероны на крыльях маршевой ступени.



Основные характеристики:

Тип 5В24 5В27

Зона поражения, км:



по дальности

3,5-15

2,5 - 25

по высоте

0,05-18

0,02-18

Максимальная скорость поражаемых целей, км/ч

2500

2500

Масса, кг:





ракеты

912

950

боевой части

60

60

Габаритные размеры, м:





длина

5,9

5,9

диаметр маршевой ступени

0,375

0,375

Размах стабилизаторов ускорителя

2,2

2,2
