Зенитные управляемые ракеты 9М96Е и 9М96Е2

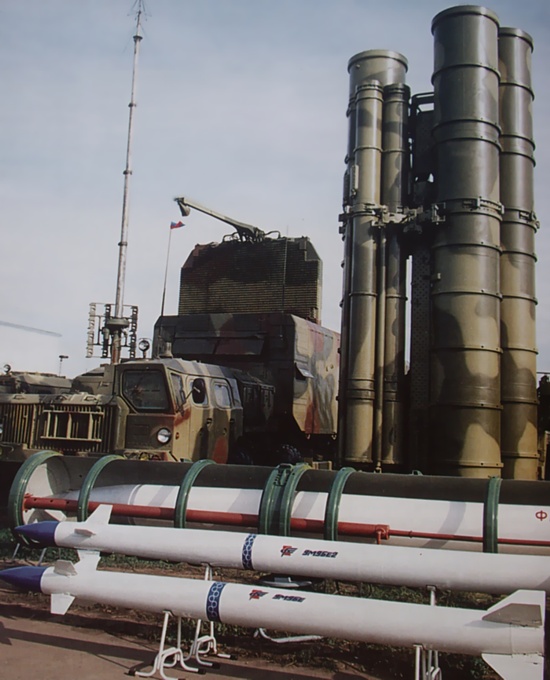

ЗУР 9М96Е



Зенитные управляемые ракеты 9М96Е и 9М96Е2 предназначены для использования в составе ЗРК наземного и корабельного базирования. Эти ракеты полностью решают задачу эффективного поражения современных и перспективных аэродинамических и баллистических средств воздушного нападения, в том числе высокоточных ракетных средств и тактических баллистических ракет во всем диапазоне условий их боевого применения.

Это достигается благодаря оптимальному сочетанию использования инерциально-командного наведения и самонаведения с режимом "сверхманевренности" ракеты в зоне встречи с целью.

Одноступенчатые твердотопливные ракеты 9М96Е и 9М96Е2 выполнены по аэродинамической схеме "утка" с раскрываемым после старта свободно вращающимся хвостовым крыльевым блоком. Эти ракеты полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции и отличаются только размерами двигательных установок. С момента изготовления до пуска ракеты находятся в кон-тейнере.

Старт ракет производится с неподготовленных в инженерном отношении позиций. Ракеты используют "холодный" вертикальный старт - перед запуском маршевого двигателя они выбрасываются из контейнера на высоту более 30 м. В процессе подъема на эту высоту ракета склоняется в сторону цели с помощью газодинамической системы.

Для реализации режима "сверхманевренности" используется газодинамическая система, которая позволяет за 0,025 с увеличить аэродинамическую перегрузку ракеты на двадцать единиц.

Оснащение ракет "интеллектуальной" боевой частью обеспечивает высокую эффективность поражения аэродинамических и баллистических средств воздушного нападения.

ЗУР поставляются заказчику в окончательно собранном и снаряженном виде в герметичных транспортно-пусковых контейнерах для ЗРС корабельного базирования, и в специальной разборной кассете на четыре ЗУР в ТПК для ЗРС наземного базирования.



Основные характеристики:



9М96Е

9М96Е2

Зона поражения целей, км:





дальность минимальная

1

1

дальность максимальная

40

120

высота минимальная

0,005

0,005

высота максимальная

20

30

Масса ракеты, кг

333

420

Масса кассеты-контейнера с четырьмя ракетами

2300

2700
