William Curtis' 1866 'bullpup' rifle: винтовка Кертиса​

Сегодня расскажу об очередном оружейном порно -винтовке Кертиса, футуристической конструкции, в которой использовались решения, на десятилетия опережающие своё время… кстати и к вопросу о том, как "гениальные оружейники" тянут чужие идеи.

Винтовка Кертиса 1866 года, изготовленная в 1895 году Винчестером
Уильйам Джосеф Кертис (William Joseph Curtis) не был профессиональным оружейником. Он родился в 1802 году в Ислингтоне, в Лондоне, работал инженером-строителем в железнодорожной сети Британии. Умер Кертис в 1875 году, посвятив последние годы своей жизни разработке оружия. Описываемая винтовка была запатентована в Великобритании 10 июля 1866 года

Хоть винтовка и была разработана в Великобритании в 1860-х годах, но известность приобрела только после того, как была использована в качестве доказательства в суде между компанией Winchester Repeating Arms и Франциском Баннерманом (Francis Bannerman).

Обо всём попорядку -история:​

В 1890 году Фрэнсис Баннерман VI купил компанию Spencer Arms и права на все их патенты. Компания была основана Кристофером Майнером Спенсером, конструктором винтовки Спенсера (была разработана и запатентована в апреле 1882 года). Баннерман продолжил его производство под названием Bannerman 1890. В 1893 году компания Winchester Repeating Arms Company представила дробовик модели 1893, а в октябре 1894 года Баннерман подал иск против Winchester Repeating Arms Company, заявив, что механизм, использованный Винчестером в модели 1893 года, нарушает патенты, которыми он владеет.

Винчестер недолго думая отправил своих сотрудников в Европу, что бы перетрусить французские и британские патентные архивы и найти подобные конструкции, запатентованные раньше, чем зарегистрированные Spencer Arms. В итоге обнаружились четыре патента: три британских и один французский. Все эти проекты( в числе которых как раз и была винтовка Кертиса), никогда не продвигались дальше стадии разработки и были совершенно забыты до тех пор, пока сотрудники Винчестера не розыскали их.

Винчестер логично посчитал, что эти ранние патенты аннулируют претензии Баннермана и что бы проиллюстрировать и подкрепить свою позицию, решил изготовить рабочие модели каждого из проектов, воплотив в жизнь давно забытые чертежи.

В 1895-96 годах инженеры Винчестера, собрали модели каждого из проектов, чтобы доказать их работоспособность. Ну дальше не интересно, просто для информации: в суде Винчестер забодал Беннермана и всё у него было хорошо.

Об оружии:​

Разработанная Уильямом Джозефом Кертисом конструкция - одна из самых ранних, разработанных в компоновке "bullpup" и наверняка -первый магазинный "bullpup".

Уильям Джозеф Кертис, июль 1866 года, патент
Увы, он получил патент только в Великобритании и если бы не иск на другом континенте спустя десятилетия, то возможно, винтовка Кертиса, как и многие другие необычные виды оружия, канула бы в Лету.

Правая сторона, винтовки Кертиса
Винтосвка Кертиса включает в себя ряд конструктивных решений, которые в 1866 году были неслыханными. В винтовке использован барабанный магазин, который в мире широко не использовался до первой мировой войны, а еще имеет складной приклад. Для стрельбы винтовка вскидывается на плечо, подобно современному гранатомёту. Конструкция Кертиса явно имела революционный потенциал, но, похоже, всерьез никем кроме самого конструктора не воспринималась.

Винтовка Кертиса клалась поверх плеча и упиралась в него при помощи кожаного ремня. Оригинальный патент Кертиса также предлагает нескладной приклад также изготовленный из кожаной полосы. Стрелок удерживает рукоять в передней части ствола одной рукой и берется за спусковой крючок другой.

Иллюстрация использования винтовки Кертиса
В барабан вмещал не менее 13 патронов, он был несъемным, заряжание осуществлялось через отверстие с левой стороны оружия, также служившее для экстракции гильз.

Похоже, гильзы выбрасывались прямо рядом с шеей стрелка. В патенте Кертиса объясняется, что в магазине есть пружина, к которой привязана проволока. Потянув за нее, стрелок сжимает пружину однорядного магазина и тем самым подготавливает магазин для заряжания.

После зарядки струна высвобождается, пружина распрямляется и обеспечивает подачу патронов.

Левая сторона винтовки Кертиса, затвор
Затвор винтовки Кертиса расположен в передней части оружия и оснащен крупной рукоятью, напоминающей шарнир. Чтобы перезарядить оружие, рукоятку затвора оттягивалась назад.

Камора находится прямо по центру барабанного магазина, ударник располагается за ним. После того, как затвор оказывался в крайнем заднем положении, срабатывал механизм, напоминающий дробовиках (тот самый из-за которого начались судебные тяжбы).

Латунный барабан винтовки Кертиса и порт зарядки / выброса
Спусковой крючок в передней части винтовки соединен с блокиратором бойка длинной проволокой. Когда она натягивается, боек высвобождается и происходит выстрел.

Первоначальный патент Кертиса описывает, достаточно странную конструкцию экстрактора с "маленьким ударником", выбрасывающим гильзу. Инженеры Винчестера заменили его на более надежный традиционный экстрактор, расположенный на 7 часов на поверхности затвора.

Учитывая, что в оружии изначально планировалось использовать патроны с черным порохом, неясно, насколько хорошо и надежно оно бы стреляло. Барабанный магазин был восприимчив к заклиниванию в результате загрязнения нагаром и пороховыми газами. Это, однако, не было проблемой версии от Винчестера.

Деталь рисунка 1 и фиг.10 из патента Кертиса 1866
О самой винтовке в принципе всё, но…

На мой взгляд -САМОЕ ИНТЕРЕСНОЕ:

Оригинальный патент 1866 года включает в себя самое раннее описание принципа огнестрельного оружия с газоотводным механизмом! Один из разделов оригинального патента Кертиса описывает, как винтовка могла быть адаптирована для работы от энергии пороховых газов:

"Схема показана на фиг.10, в которой присутствует стержень G;

Затвор может автоматически открываться пороховыми газами, которые проходят через отверстие к поршню, с которым связана затворная группа".

в этом случае ствол может быть короче, а не выступать за плечо.

Кертис не вдавался в подробности, но он четко описывает газоотводную систему с поршнем. А люди всё спорят, у кого неграмотный сержант Мишка Калашников идею газоотвода потянул… да у того, у кого и все остальные. Как таковая газоотводная система Кертиса предваряет первые успешные патенты на эту тему почти на 20 лет и является уникальным артефактом в истории огнестрельного оружия.

А вот развил ли Кертис идею своей газоотводной системы -увы, неизвестно, как впрочем и то, когда он испытывал свою винтовку и делал ли это вообще.
https://vk.com/@-144875262-william-curtis-1866-bullpup-rifle-vintovka-kertisa



[anderman]



[anderman]

Оружие пиратов? Ну почти. Бландербасс британских сборщиков дани с речных судов, конец 18 века.
Причем для непонимающих прямо по кромке дульного среза написано - "Для береговой дани его величества"

https://vk.com/modernfirearms?w=wall-198690401_49587



[anderman]



[anderman]

Походный аксессуар английского джентьлмена Викторианской эпохи - миниатюрный, практически карманный пулемет Максима под пистолетный или револьверный патрон. На сайте Royal Armories вообще указан калибр 7.63х25мм Маузер, но это как-то слабо клеится с указанным годом выпуска "около 1890". Скорее всего, он был под какой-нибудь револьверный патрон, в те годы было модно делать подобные "рабочие миниатюры"
При указанной длине ствола в 9 дюймов (примерно 23см) обшая длина этой стрелядлы составляла порядка 60 сантиметров; вполне бы влезло и в походный саквояж, и даже под полы длинного сюртука или плаща
https://vk.com/modernfirearms?w=wall-198690401_51369



[алексей с сахалина]

Походный аксессуар английского джентьлмена Викторианской эпохи - миниатюрный, практически карманный пулемет Максима под пистолетный или револьверный патрон. На сайте Royal Armories вообще указан калибр 7.63х25мм Маузер, но это как-то слабо клеится с указанным годом выпуска "около 1890". Скорее всего, он был под какой-нибудь револьверный патрон, в те годы было модно делать подобные "рабочие миниатюры"
При указанной длине ствола в 9 дюймов (примерно 23см) обшая длина этой стрелядлы составляла порядка 60 сантиметров; вполне бы влезло и в походный саквояж, и даже под полы длинного сюртука или плаща
https://vk.com/modernfirearms?w=wall-198690401_51369

Ну не было у них тогда Сайги 308 в исполнении 46.

Поэтому выкручивались как могли.



[anderman]



[anderman]



[anderman]

Винтажные технологии. Норвежская снайперская винтовка на базе системы Краг M1894, 1910 год. Приукрашенная где-то в процесе своей долгой и нелегкой жизни.



[anderman]

Длиной придется жертвовать: "колясочные винтовки"​

Есть в американском варианте английского языка такой подзабытый ныне термин - buggy rifle. Появился он, что понятно, еще во времена изначального значения слова "багги" - то есть легкой одноконной повозки, настолько легкой, что она вообще могла быть одноосной и открытой.



А, поскольку времена их использования (середина XIX века) были не только не самыми спокойными, но и в плане владения оружием весьма свободными, возникал вопрос: как взять с собой что-то посерьезнее капсюльного пистолета или револьвера, при этом сохраняя возможность вытащить оружие одной рукой, продолжая держать второй поводья - за плечи-то особо полноразмерную винтовку не особо повесишь? Причем и единственное место, куда можно было в этом случае положить оружие - под узкое сиденье.
Решение нашли понятное: за основу брался длинноствольный пистолет с тяжелым стволом, который получал съемный приклад и усовершенствованные прицельные приспособления, позволявшие стрелять более-менее точно на достаточно приличные по меркам того времени дистанции.



J. Wurfflein & Psotta, Филадельфия, 1850-е

Как видите, если для капсюльных пистолетов середины XIX века и мушка-то не всегда считалась необходимостью (особенно для укороченных), то здесь есть и она, и откидной целик, да еще и апертурный:



Разборная конструкция в этом случае также была вполне оправданной - спешившись, можно было снять приклад и получить хоть и не самый удобный, но пистолет, чтобы повесить его на пояс. Однако "колясочные винтовки" нередко изготавливались и с несъемными прикладами:

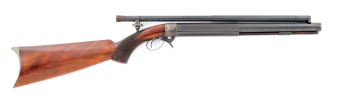

Но, опять-таки, обратите внимание на "хай-тек" того времени - прицел Weltmore&Lord.
Еще одной нередкой особенностью "колясочных винтовок" стал нижний курок - как, например, на винтовках производства Уильяма Биллингхерста. Они вообще достаточно любопытны - например, и конструкциями съемных прикладов.
Здесь приклад, например, рамочный:



"Подзорная труба" прицела у этой винтовки при желании снимается и заменяется полностью регулируемым апертурным целиком из комплекта:

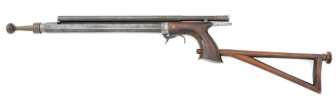

Что же до образца с первого фото в статье, то такая странная конструкция приклада объясняется просто - из его верхней цилиндрической части вытаскивался шомпол. Впрочем, в рамочные приклады Биллингхерст также убирал шомполы, если не крепил их под стволом.



При желании у него же можно было заказать и неразборное исполнение.



[anderman]

Джордж Эбби из Чикаго в то же время предлагал и комплектации с двумя стволами - длинным и коротким.



Вот еще очень интересный экземпляр - "колясочная винтовка" Уитмора, сделанная не для кого-нибудь, а для 25-го президента США МакКинли.



Ирония судьбы в том, что получить он ее не успел - 6 сентября 1901 года в него дважды выстрелил Леон Чолгош, что в итоге сделало МакКинли не только 25-м в общем счете, но и третьим в счете застреленных американских президентов (всего их пока 4).
Стоп-стоп, это уже ХХ век. Для капсюльных конструкций уже поздновато - поэтому здесь конструкция уже сложнее каноничной, с переломным стволом с нижним запиранием. В эти времена уже в ходу был термин "bicycle rifle" - "велосипедная винтовка", однако и у них были свои особенности - предельно облегченная конструкция и простые прицельные приспособления, так что этот образец все-таки ближе по духу к "колясочным", так и атрибутирован нынешними продавцами Merz Antique Firearms (35000 "вечнозеленых", однако).




Но вернемся к канону. Для людей попроще - еще один нижнекурковый образец авторства Дэвида Холла Хилиарда из Новой Англии (собственно, и обычные винтовки с пистолетами Хиллиард делал во множестве с нижним курком).




Кстати, а зачем вообще был нужен нижний курок? Все на самом деле просто: "чих" пороховыми газами под капсюль (а то и его полное разрушение) был тогда отнюдь не редкостью - и при верхнем расположении брандтрубки стрелок в этом случае испытывал потрясающие ощущения, глаз-то был всего в нескольких сантиметрах. При нижнем курке газы в этом случае отправлялись в противоположную от глаза сторону. Если уж на то пошло, встречались даже кремневые (!) нижнекурковки:



Все те же 1850-е, винтовка Спенсера:



Здесь приклад монтируется за счет цилиндрического хвостовика, затягиваемого снизу винтом. Прицел - апертурный, регулируемый только по вертикали:

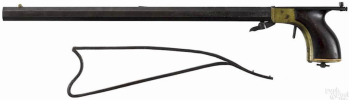

Встречались и проволочные приклады с таким монтажом:


A.C.Wright



[anderman]

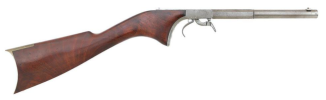

Из "нестандарта" стоит отметить работы Итана Аллена - с несъемным прикладом очень характерной формы и опять-таки нижним курком. Простой открытый целик, опять-таки, не особо типичен.



Однако это как раз почерк Аллена - уже на первом его пистолете 1837 года как раз были и нижний курок, и низкий открытый целик.



Регулируемые апертурные целики появились уже в поздние годы работы мастера, во времена фирмы Allen&Thurber, затем Allen&Wheelock.



В случае использования только апертурного прицела его конструкции широко варьировались - от простой резьбовой стойки, вкручивавшейся и выкручивавшейся при пристрелке, до вот таких сдвижных (снова Хиллиард):



Пружинное основание целика привинчено к стволу и стремится опустить целик вниз. Мешает ему продольно перемещающаяся стойка. фиксирующаяся в нужном положении насечками:



Встречаются и кустарно установленные прицелы такого типа - а, поскольку стальной "гребенки" на хвостовике колодки (как и самого верхнего хвостовика) тут не было, неизвестный автор просто завинтил упор в дерево.



Использование тонких мушек вынуждало использовать для их защиты намушник.



Естественно, в итоге "колясочные винтовки" ушли в прошлое вслед за самими одноконными колясками. Однако спустя сто лет с момент своего распространения они появились в каталогах вновь - уже в виде реплик. Вот, например, каталог Hopkins&Allen 1968 года:



Здесь причем использован уже более конкретный термин "карабин".
