Станция радиотехнической разведки и пассивной локации (СРТР) "Валерия"

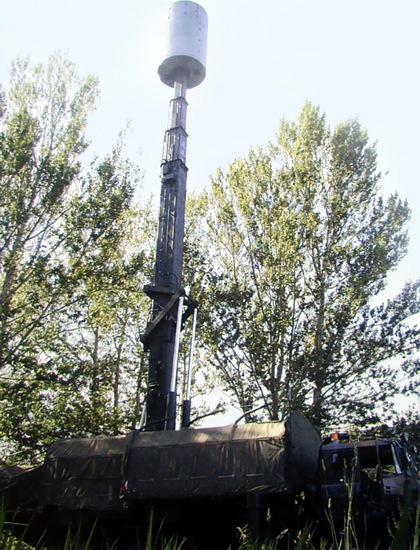

СРТР "Валерия"

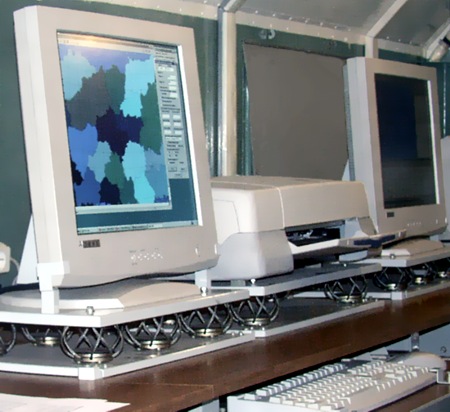

Место оператора СРТР "Валерия"
Место оператора СРТР "Валерия"

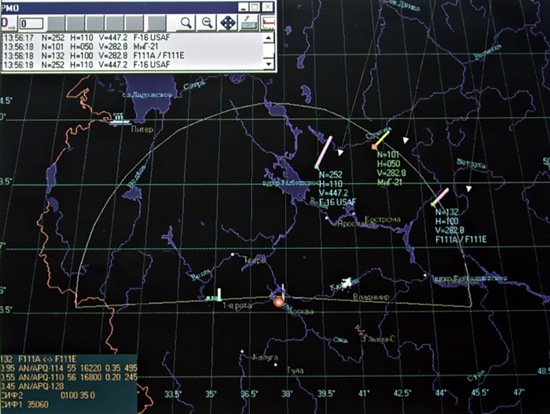

Изображение на дисплее компьютера, за которым сидит оператор

Предназначена для радио-, радиотехнической разведки и пассивной локации воздушных целей (ВЦ) и постановщиков активных помех (ПАП) по бортовым излучениям их радиоэлектронных средств (РЭС). СРТР оснащаются службы радио- и радиотеxнической разведки Генерального штаба и видов Вооруженных Сил.

СРТР "Валерия" выполняет следующие функции:

- автоматическое обнаружение и измерение координат носителей РЭС (дальность, азимут, угол места, высота и вектор скорости);

- обнаружение траектории и параметров движения РЭС и их носителей (воздушно-космических, наземных и надводных);

- распознавание типа и класса целей по излучениям их РЭС, классификацию целей по степени угроз и приоритету их уничтожения;

- определение мест дислокации наземных комплексов постановки помех и войск противника по излучениям принадлежащих им РЭС;

- обнаружение аэродромов и других мест базирования средств воздушного нападения (СВН) с определением их типов, состояния готовности, времени и места проведения учений и отработки учебных задач и др.;

- выявление новых, поступающих на вооружение СВН, оценку их ТТХ, измерение параметров излучений бортовых РЭС и формирование банка данных для распознавания и классификации типов целей;

- регистрацию и документирование информации для последующей статистической и логической обработки в центре управления войсками.

Интегрально СРТР "Валерия" обеспечивает:

в мирное время - непрерывный радиотехнический, радиолокационный контроль зоны ответственности, а при необходимости управление воздушным движением;

во время военных действий:

- радиотехнический и радиолокационный контроль зоны ответственности с оценкой готовности ВВС противника к нападению;

- вскрытие мероприятий по подготовке противника к нанесению воздушных ударов;

- определение направлений воздушных ударов и построения группировки СВН;

- вскрытие тактических замыслов противника в целом, что позволяет оптимально поставить задачи войскам, организовать оборону объектов и управлять войсками во время боевых действий;

- обнаружение, целеуказание и наведение истребительной авиации (ИА) и ЗРК средней и большой дальностей в сложных помеховых условиях, применения противником СВН высокоточного оружия (ВТО) и противорадиолокационных ракет (ПРР);

- обнаружение, сопровождение и целеуказание ИА и ЗРК по постановщикам активных помех, маловысотным целям с технологией "стелс" и по крылатым ракетам;

- распознавание типов целей, входящих в зону, целей взятых на сопровождение и при выдаче целеуказания авиации и ЗРК;

- целеуказание ракетам с головками самонаведения (при необходимости).

Оптимальным вариантом СРТР "Валерия" является трехкоординатный (дальность, азимут, угол места) трехбазовый СРТР с круговой зоной ответственности. Для закрытия зоны ответственности с требуемым качеством, зоны ответственности соседних комплексов "Валерия" должны перекрываться, а антенные посты устанавливаться на доминирующих возвышенностях и охраняемой территории или труднодоступных местах. На опасных направлениях СРТР "Валерия" целесообразно дополнять активной РЛС (РЛК) с электронным секторно-круговым программным обзором пространства (типа "Кольцо"), т.е. преобразовать в активно-пассивный комплекс.

СРТР "Валерия" состоит из четырех разнесенных на местности приемных постов: один центральный (ЦП) и три вынесенных (ВП) на 10-35 км от ЦП и связанных с ЦП широкополосными линиями связи.



Основные характеристики:

Диапазон, ГГц

0,15-18; (0,15-48)

Диапазон прослушивания УКВ связи, МГц

100-500

Зона обзора (относительно ЦП):



по дальности, км

0-500

по азимуту, град.

круговая 0-360

по высоте, км

30-40

Рубежи обнаружения целей по собственным излучениям (БРЛС) и ПАП, км:



на высоте, м:



10

30

50

50

100

60-70

10000

450-500

по целям AN/APY-1

800-850 (до 1000 при наличии прямой видимости)

Точность определения местоположения по сигналам БРЛС:



по дальности, км

0,5-0,7

по азимуту, угл. мин.

1-4

по высоте (усредненная по трассе) на участке, м:



0- 250 км

500-800

0- 500 км

2000-2500

Количество одновременно сопровождаемых целей

До 200

Выдаваемая информация

трассы, параметры траекторий движения и типы целей и ПАП

Потребляемая мощность, кВт:



ЦП, кВт

не более 16

ВП, кВт

не более 15

Среднее время наработки на отказ, ч

2000

Дежурная смена для мобильного варианта, чел.

5

Количество транспортных единиц
(мобильный/перевозимый вариант)

6/5
