Мобильная автоматическая станция радиотехнической разведки "Орион"

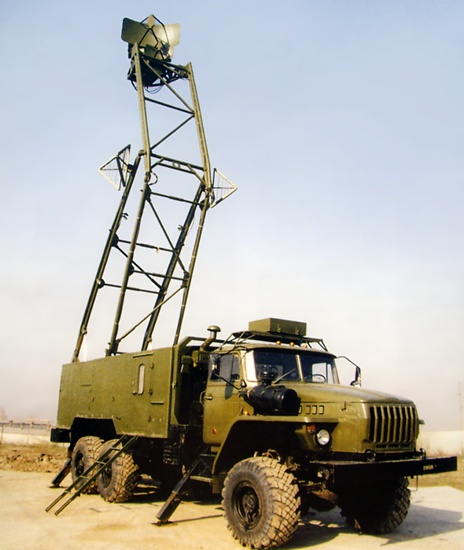

СРТР "Орион"

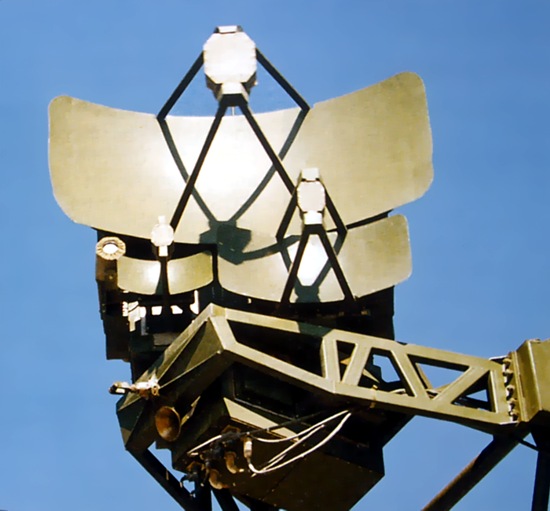

Часть антенны станции "Орион"
Часть антенны станции "Орион"

Предназначена для обнаружения, пеленгации, распознавания и классификации объектов наземного, морского и воздушного базирования по излучениям их собственных радиоэлектронных средств (РЭС). Комплекс станций, объединенных в базовую систему, позволяет также определять дальность до обнаруживаемых объектов.

Станция "Орион" характеризуется высокими быстродействием и чувствительностью, что достигается за счет использования моноимпульсного метода пеленгации, широкополосного акустоэлектронного (компрессионного) Фурье-процессора в канале обработки сигналов. С учетом высокого уровня автоматизации это позволяет принимать и обрабатывать все виды радиоизлучений, в том числе кратковременные, со сложной частотно-временной структурой и помеховые.

По измеренному вектору параметров сигналов путем сравнения с базой данных производятся распознавание источников излучения и классификация их носителей. В основном режиме станция осуществляет пеленгацию источников излучения и измерение вектора параметров сигнала в процессе кругового обзора пространства. Темп выдачи информации на пункт управления и другим потребителям - 6 - 10 с. Имеется возможность ручного наведения на источник излучения и его автоматическое сопровождение.

Станция размещается на одном транспортном средстве (с прицепом) и обслуживается одним оператором. В развернутом состоянии антенная система станции поднята на высоту 12 м. Электропитание может осуществляться от придаваемой дизель-электростанции, встроенного генератора отбора мощности или от промышленной сети.



Основные характеристики:

Диапазон рабочих частот, ГГц 0,2-18 (с расширением до 40)
Полоса мгновенного приема, МГц 500
Разрешающая способность по частоте, МГц 1,0
Точность измерения:

длительности импульсов, мкс

0,1

периода следования импульсов, мкс

1,0

азимута в диапазоне, град.:



0,2-2,0 ГГц

1,0-2,0

2,0-18,0 ГГц

0,2
Дальность обнаружения цели
(Н = 10 км), км
не менее 400
Количество целей, информация
о которых выдается потребителю
до 100
Емкость каталога распознавания до 1000
Вероятность правильного
распознавания класса цели
0,8-0,95
Зона обзора, град.:

по азимуту

360

по углу места

0-20
Время развертывания с марша, мин. 5-10
