Переносной электронный планшет 1Л15-1

Переносной электронный планшет 1Л15-1

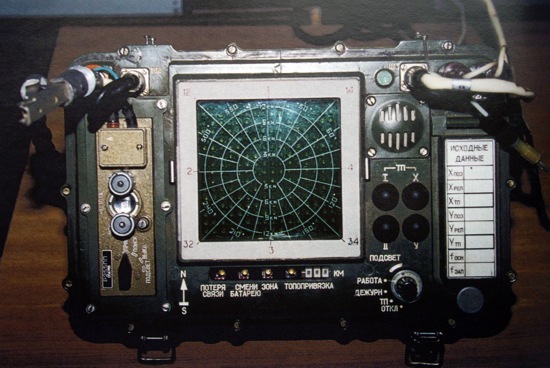

Переносной электронный планшет (ПЭП) 1Л15-1 предназначен для приема целеуказания и оповещения командиром зенитного отделения о месте нахождения, направлении движения и принадлежности "свой - чужой" воздушных целей в районе расположения отделения стрелков-зенитчиков (в радиусе 12,5 км). Информация о воздушной обстановке на ПЭП поступает по радиоканалу с пунктов управления (радиолокационной станции) в форме кодопрограммы.

В состав ПЭП входят: электронный контейнер, радиоприемник, антенна и батарея питания.

ПЭП выполнен на интегральных микросхемах с применением гибридных интегральных микросборок.

Передача информации о воздушных целях осуществляется по радиоканалу. Координаты X, Y цели передаются относительно условно выбранной реперной точки. При пересечении "чужой" целью зоны отображения воздушной обстановки 25,6x25,6 км появляется импульсный световой сигнал «зона» (с частотой мигания 3,5 Гц) и синхронно с ним прерывистый звуковой сигнал. Одновременно с индикатором "зона" начинает мигать светодиод индикатора отображения цели. Пересечение "своим" самолетом (вертолетом) зоны отображения воздушной обстановки индикатором "зона" и звуковой сигнализацией не фиксируется. На индикаторе "свой" самолет (вертолет) отображается немигающим (мигающим с частотой 1 Гц) свечением светодиода. Траектория движения цели внутри зоны отображения отмечается последовательным загоранием светодиодов индикатора. Степень новизны информации о воздушной обстановке отображается яркостью свечения светодиодов (новой информации соответствует яркое свечение светодиодов), что позволяет фиксировать направление движения цели.

Световая сигнализация в ПЭП - независимая (могут светиться одновременно 1, 2, 3, 4 индикатора), а звуковая - приоритетная (может звучать только один сигнал).

Питание ПЭП осуществляется от внутренней батареи из шести элементов А-343 "Салют-1" с общим напряжением Uбат = 8,4 В или от бортсети +27 Б ± 10 %.

Основные характеристики:

Диапазон принимаемых радиочастот на любом из 300 каналов связи, расположенных через 50 Гц, МГц 37,050-51,950
Чувствительность, мкВ не хуже 10
Диапазон радиоприема на равнинной местности, мк до 15
Диапазон топопривязки (с точностью ± 100 м), км 0,2-99,9
Зона отображения матричного светодиодного индикатора, км 25,6х25,6
Разрешающая способность матричного индикатора по направлениям юг - север, запад - восток, км 1,6
Количество одновременно отображаемых целей до 4
Время отображения принятой информации о цели, с 9,5±1,5
Время выхода на режим после включения питания, с не более 7
Время непрерывной работы от встроенного источника питания при температуре воздуха от -50 до +50 °С, ч не менее 12
Габаритные размеры, мм 340х240х180
Масса, кг 7
