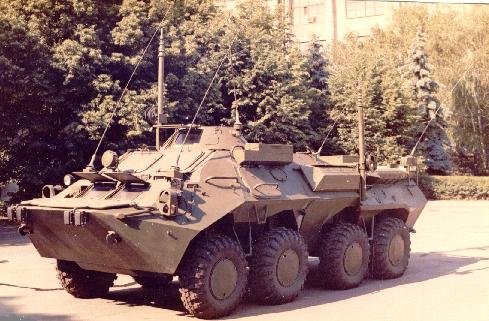

Командно штабная машина "Кушетка-Б" на транспортной базе БТР-80

Командно штабная машина Кушетка-Б на транспортной базе БТР-80



КШМ предназначена для обеспечения управления войсками и организации связи в оперативно-тактическом звене управления в движении, на плаву и на стоянке, как автономно, так и в составе узла связи.

КШМ комплектуется радиостанциями ("Беркут-М", Р-171М, Р-173М, Р-163-50У, Р-163-10В, Р-163-1В), аппаратурой внутренней связи и коммутации, а также аппаратурой конфиденциальной передачи информации и телефонной связи.

Средства связи КШМ обеспечивают:

- cимплексную радиосвязь в коротковолновом (КВ) и ультракоротковолновом (УКВ) диапазоне частот;

- радиотелефонную связь с рабочих мест экипажа, абонента вынесенного телефонного аппарата и водителя по радиостанции Р-163-50У;

- радиотелефонную связь с использованием аппаратуры конфиденциальной связи с рабочих мест экипажа (кроме водителя-электромеханика) и абонента вынесенного телефонного аппарата;

- передачу и прием информации по телефонному, импульсному и телеграфному каналам аппаратуры конфиденциальной связи;

- телеграфную связь по радиостанции "Беркут-М";
прием и передача циркулярного и избирательного вызова по радиостанциям;

- внутреннюю циркулярную, избирательную и конференцсвязь между членами экипажа;

- служебную связь с оператором внешней радиостанции и узла связи;

- ручную ретрансляцию между двумя любыми радиостанциями;

- автоматическую ретрансляцию с использованием аппаратуры конфиденциальной связи между двумя радиостанциями;

- дистанционное управление установкой ЗПЧ радиостанций "Беркут-М", Р-171М, Р-163-50У и режимов радиостанции "Беркут-М".

Основные характеристики:

Диапазон частот, МГц

1.5-30; 30-76; 80-120

Дальность связи, км (в зависимости от типа антенны)

5-350,0

Номинальное напряжение бортсети, В

22-30,0

Скорость движения, км/час:
по шоссе

80,0

на плаву

9,0

Габаритные размеры, мм

7700х2900х2630

Источники электропитания:

бортсеть бронетранспортера;
аккумуляторная батарея 12СТ-85Р (в аварийном режиме);
преобразователь электромашинный ПЭМ-4-28,5
(от промышленной сети напряжением 380В, частотой 50Гц);
электроагрегат АБ-1-П28, 5-В-V1

Антенны:

2м, 3м и 4м штырь;
симметричный вибратор;
дискоконусная широкополосная;
широкодиапазонная;
штыревая зенитного излучения.
