Кабель П-296

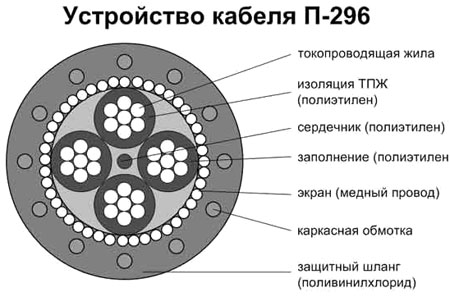

Устройство кабеля П-296



Боевое применение:

Полевой кабель дальней связи П-296 (П-296М) предназначен для развертывания:

  • полевых кабельных линий с использованием каналообразующей аппаратуры с
  • частотным разделением каналов емкостью 6, 12, 24 и 60 каналов тональной частоты;
  • полевых кабельных линий с использованием каналообразующей аппаратуры с временным разделением каналов со скоростями 480 и 2048 кбит/с.

Гибкая токопроводящая жила (ТПЖ) скручена из 7 медных проволок, каждая диаметром 0.35 мм. Система скрутки 1+6 (одна медная проволока в центре, шесть в повиве). Такая конструкция ТПЖ называется "литца", что обеспечивает ей большую гибкость и механическую прочность при многократных изгибах. ТПЖ изолирована полиэтиленом. Изолированные ТПЖ скручены в четверку вокруг полиэтиленового заполнителя. Наличие заполнителя позволяет в процессе производства кабеля строго выдержать необходимые расстояния между изолированными ТПЖ при скрутке их в четверку. Противоположные ТПЖ в четверке образуют рабочую пару (всего 2-е рабочие пары).

Цвет изоляции ТПЖ одной пары в четверке отличается от цвета изоляции жил другой пары. Скрученные в четверку изолированные ТПЖ отпрессованы слоем полиэтилена (для заполнения до круглой формы кабельного сердечника).

Поверх кабельного сердечника наложен экран в виде повива из 90 медных проволок, каждая диаметром 0.23 мм. В полумуфтах кабеля экран подключается к центральному штыревому контакту, что при соединении строительных длин обеспечивает электрическую непрерывность экрана.

Поверх экрана наложены грузонесущий элемент в виде каркасной двухповивной обмотки из 36 стальных луженых или оцинкованных проволок диаметром 0.25 мм каждая (направления повивов обмотки взаимно противоположны) и защитный шланг из поливинилхлоридного пластиката (грузонесущий элемент впрессован в защитный шланг).

Строительные длины кабеля на концах армируются соединительными полумуфтами, позволяющими быстро и надежно соединять строительные длины в процессе прокладки кабеля.

Технические характеристики кабеля П-296.



Основные характеристики:

Строительная длина

500 м

Конструкция жил

7х0,35

Количество жил

4

Материал изоляции жил

полиэтилен

Скрутка жил

звездная

Конструкция и материал экрана

90 медных проволок диам. 0,23 мм

Материал защитного шланга

поливинилхлорид

Диаметр кабеля

14 мм

Масса кг/км

240

Выходное сопротивление кабеля

135 ом

Сопротивление изоляции

5000 мом/км
