Зенитный ракетный комплекс "Куб" (экспортный вариант "Квадрат")

ЗРК "Куб"

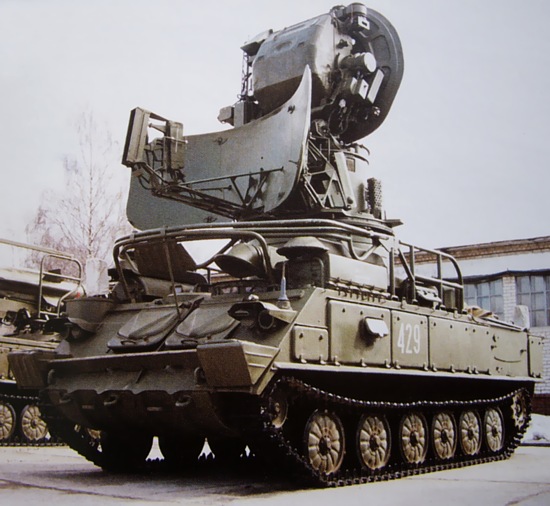

Самоходная установка разведки и наведения 1С91
Самоходная установка разведки и наведения 1С91

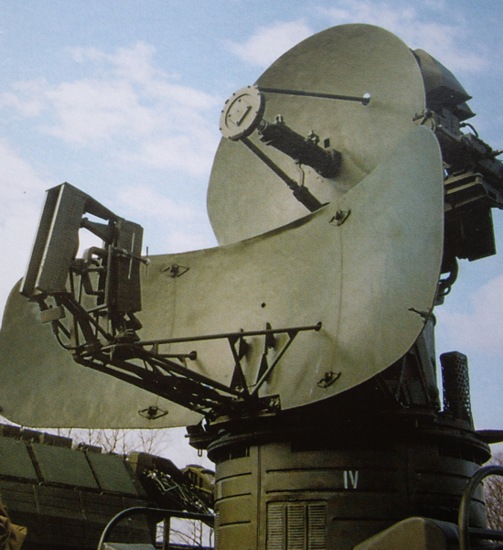

Приемо-передающая антенна СУРН 1С91
Приемо-передающая антенна самоходной установки разведки и наведения 1С91

Предназначен для защиты войск и объектов от ударов самолетов, крылатых ракет, вертолетов и других аэродинамических летательных аппаратов, действующих на малых и средних высотах.

Состав боевых средств комплекса:

- самоходная установка разведки и наведения (СУРН) 1С91(1С91М1,1С91М2);

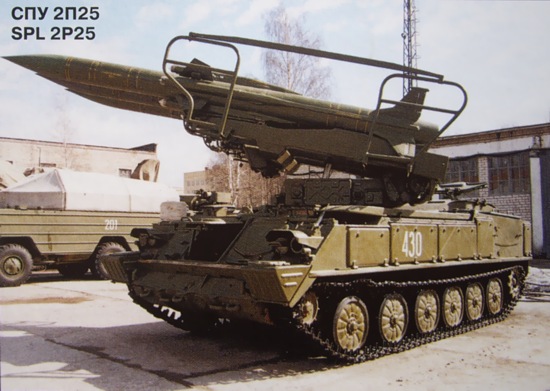

- самоходная пусковая установка (СПУ) 2П25 (2П25М1,2П25М2);

- зенитная управляемая ракета (ЗУР) ЗМ9 (ЗМ9М, ЗМ9МЗ).

В состав технических средств комплекса входят:

- машина технического обслуживания (МТО) 9В88 для обеспечения технических обслуживаний (ТО-1, ТО-2);

- контрольно-измерительная станция ремонтная (КИС-Р) 2В7 для устранения неисправностей аппаратуры СУРН и СПУ с применением ремонтных стендов;

- контрольно-измерительная станция контрольная (КИС-К) для комплексной проверки бортовой радиоэлектронной аппаратуры СУРН и СПУ;

- контрольно-испытательная подвижная станция (КИПС) 2В8 для проверки ЗУР;

- транспортно-заряжающая машина (ТЗМ) 2Т7 для временного хранения транспортирования трех ЗУР и заряжания (разряжания) ЗУР СПУ;

- транспортная машина (ТМ) 9Т22А(Б);

- комплекты такелажного оборудования МС-1760 и МС-1761;

- машина ЗИП 9Т453;

- заправщик воздухом и компрессорная станция УКС-400В;

- автокран.

В ЗРК реализована полуактивная система управления ЗУР, которая и обусловила состав, назначение и задачи, решаемые боевыми средствами комплекса.

СУРН предназначена для обнаружения, опознавания воздушных целей, автоматического сопровождения выбранной для поражения цели и определения ее текущих координат, передачи на СПУ координат цели и команд управления, подсвета цели и ракеты непрерывным излучением.

СПУ предназначена для транспортировки и временного хранения трех ЗУР, приема координат цели и команд от СУРН, решения предстартовых задач, наведения ракет в направлении упрежденной точки, выдачи целеуказания на головку самонаведения ракет и их пуска.

ЗУР предназначена для поражения воздушных целей. Она выполнена по аэродинамической схеме "поворотное крыло" с полуактивной головкой самонаведения, СУРН и СПУ выполнены на гусеничных шасси, оборудованных автономными источниками электропитания с приводами от газотурбинного и ходового двигателей, аппаратурой навигации и ориентирования. Технические средства комплекса размещаются на шасси автомобилей.

Основным тактическим подразделением ЗРК "Куб", способным самостоятельно выполнять боевую задачу, является зенитная ракетная батарея (зрбатр).

В состав зрбатр, как правило, входят:

- СУРН1С91 (1С91М1, 1С91М2);
- до 4 СПУ 2П25 (2П25М1, 2П25М2) с тремя ЗУР каждая;
- до 2 ТЗМ 2Т7 с тремя ЗУР каждая.

Зенитные ракетные батареи объединяются в зенитные ракетные полки (зрп), бригады (в зарубежных странах), зенитные ракетные дивизионы (зрдн). Зенитные ракетные полки могут входить в состав танковых и мотострелковых дивизий, а зенитные ракетные дивизионы - в танковые и мотострелковые бригады или решать самостоятельные задачи по прикрытию отдельных объектов (территорий).

Как правило, в состав зрп (зрдн) входят командный пункт (КП), пять (три) зенитных ракетных батарей (зрбатр), техническая батарея и подразделения ремонта и технического обслуживания.

Для управления зрп (зрдн) используется автоматизированная система управления К-1 ("Краб") в составе кабины боевого управления (КБУ) - на КП зрп (зрдн), и кабин приема целеуказания (КПЦ) - на позициях зрбатр (состыкованы по кабелю с СУРН). КБУ придаются разновысотные и разнодиапазонные РЛС обнаружения (П-15(19), П-12(18), П-40, ПРВ-16). Данные целеуказания, команды боевого управления и доклады по ним между КБУ и КПЦ передаются по телекодовым радио или проводным каналам связи.

ЗРК "Куб" был принят на вооружение в 1967 г. прошел ряд модернизаций и выпускался под шифрами "Куб-М1" (2К12М1) с 1973 года, и "Куб-М3" (2К12МЗ) - с 1976 года.

ЗРК "Куб" и его модификации находятся на вооружении ВС России, стран СНГ и поставлен под шифром "Квадрат" в вооруженные силы более 25 стран мира. Высокая боевая эффективность ЗРК неоднократно подтверждалась во время ведения боевых действий.

Модернизация ЗРК «Квадрат» предполагает введение в его состав элементов ЗРК "Бук-М1-2". Это направление может быть реализовано в два этапа.

На первом этапе возможно добавление в состав зрбатр СОУ 9А310М1-2 3РК "Бук-М1-2" с ЗУР 9М317, доработанной для стыковки (по проводу) с СПУ 2П25 с ЗУР ЗМ9 (ЗМ9М, ЗМ9МЗ) или работающей в штатном режиме с ПЗУ 9А93М1. На этом этапе управление СУРН с КП зрп (зрдн) ведется с использованием возможностей АСУ К-1, а управление боевыми действиями СОУ ведется по командным радиосетям планшетным способом (голосом).

На втором этапе предусматривается замена АСУ КП зрп (зрдн) на АСУ ЗРК "Бук-М1-2"- КП 9С470М1-2 с его доработкой для стыковки с СУРН. При этом СОУ работают с КП 9С470М1-2 в штатном режиме ЗРК "Бук-M1-2" (по телекодовым каналам СТС), а СУРН по вновь созданным каналам телекодовой связи. Радиолокационное обеспечение модер-низированного ЗРК "Квадрат" может обеспечиваться штатной СОЦ 9С18М1 ЗРК "Бук-М1-2" или РЛС "старого парка" П-15(19), П-12(18), П-40, ПРВ-9, подключаемых к КП 9С470М1-2 через пункт обработки радиолокационной информации ПОРИ-П2М.

В результате модернизации в состав боевых средств модернизированного ЗРК "Квадрат" могут войти:

- КП 9С470М1-2 ЗРК "Бук-М1-2" (с комплектом РЛС или СОЦ 9С18М1);

- СОУ 9А310М1-2 и СУРН (до 6 шт.);

- СПУ 2П25 (2П25М1, 2П25М2) для работы с СОУ - по одной; для работы с СУРН - до четырех;

- ПЗУ 9А39М1;

- ЗУР 9М317 ЗРК "Бук-М1-2" и ЗУР 3М9 (3М9М, 3М9М3) ЗРК "Куб".

Состав модернизированного ЗРК и этапы его создания определяются заказчиком. В нем нашли отражение лучшие качества ЗРК "Бук-М1-2", обеспечена эксплуатация элементов ЗРК "Куб" до полной выработки их ресурсов, обеспечен наиболее экономически целесообразный путь перехода от одного ЗРК к другому и имеются перспективы к дальнейшей модернизации.

Модернизация обеспечивает:

- повышение огневой производительности ЗРК в два раза;

- значительное расширение зоны поражения по высоте и по дальности;

- расширение типов поражаемых целей от вертолетов и самолетов тактической авиации до тактических баллистических, крылатых ракет, других летательных аппаратов и надводных целей;

- повышение помехозащищенности и надежности ЗРК, возможность распознавания класса сопровождаемых СУРН целей (самолет; вертолет, баллистическая ракета).



Основные характеристики:



«Куб»

«Куб-М1»

«Куб-М3»

Зона поражения, км:







по дальности

6-8-22

4-23

4-25

по высоте

0,1-7(12*)

0,03-7(12*)

0,025-7(14*)

по курсовому параметру

До 15

До 15

До 18

Вероятность поражения истребителя

0,7

0,8-0,95

0,8-0,95

Максимальная скорость поражаемых целей, м/с

600

600

600

Время реакции, с

26-28

22-24

22-24

Скорость полета ЗУР, м/с

600

600

700

Масса ракеты, кг

630

630

630

Масса боевой части, кг

57

57

57

Канальность по цели

1

1

1

Канальность по ЗУР

2-3

2-3

2-3

Время развертывания (свертывания), мин.

5

5

5

ЗУР на боевой машине, шт.

3

3

3
