Зенитная ракетная система большой дальности действия С-200ВЭ

ЗРК С-75М-2 "Волга-2А"



Предназначена для обороны важнейших административных, промышленных и военных объектов от ударов средств воздушного нападения, имеющих эффективную площадь рассеяния более 0,3 м2 , летящих со скоростями до 1200 м/с в условиях интенсивного радиопротиводействия.

При разработке системы были впервые решены следующие задачи:

- разработаны принципы построения радиолокационных средств зенитного ракетного комплекса (радиолокатора подсвета цели и полуактивной головки самонаведения ракеты) и требования к их аппаратуре, обеспечивающие сочетание высоких точностей измерений скорости и угловых координат цели и разрешающих способностей по скорости и дальности;

- реализован принцип полуактивного самонаведения ракеты на цель на основе использования системы управления полетом от старта до точки встречи в бортовой аппаратуре ракеты;

- реализованы специальные методы помехозащиты в РПЦ и ГСН ЗУР, позволяющие обеспечить высокую эффективность стрельбы как по целям в условиях интенсивных помех прикрытия, так и по постановщикам активных помех различных видов.

Экспортный вариант этой системы был поставлен в ряд зарубежных стран.

В состав зенитной ракетной системы (ЗРС) входят:

- Общесистемные средства 5Ж53ВЭ:

- командный пункт К9М;
- контрольная вышка К7;
- изделие К21М;
- электростанции 5Е97.

- Стрельбовый канал 5Ж52ВЭ:

- радиолокатор подсвета цели 5Н62ВЭ:

- антенный пост К1В;
- аппаратная кабина К2В;
- распределительная кабина K21M;

- стартовая позиция 5Ж51ВЭ:

- кабина подготовки старта КЗВ;
- пусковые установки 5П72ВЭ;
- заряжающие машины 5Ю24МЭ;
- электростанция 5Е97;

- Зенитные управляемые ракеты 5В28Э.

- Техническая позиция 5Ж61Э:

технологическое оборудование по подготовке, заправке, перегрузке и перевозке ракеты.

- АКИПС 5К43Э.

Радиолокатор подсвета цели (РПЦ) - высокопотенциальная радиолокационная станция непрерывного излучения с частотной и фазокодовой модуляцией (манипуляцией) сигнала для селекции целей по дальности. Состоит из антенного поста и аппаратной кабины.

РПЦ осуществляет по данным целеуказания поиск, обнаружение, захват, сопровождение и подсвет цели высокочастотным сигналом, обеспечивает вычисление координат точки встречи ракеты с целью и пуск ракет.

Аппаратная кабина содержит устройства индикации, наведения и сопровождения цели, аппаратуру управления боевыми действиями зенитного ракетного дивизиона, рабочие места операторов.

Стартовая позиция (батарея) включает шесть пусковых установок с фиксированным углом старта ракеты и обеспечивает предстартовую подготовку и старт зенитных ракет в пределах 360 градусов по азимуту. Управление работой стартовой позиции (батареи) осуществляется из кабины подготовки старта, где находится аппаратура включения и контроля под-готовки ракет и устройства наведения следящих систем головки самонаведения (ГСН) ракет на сигнал, отраженный от цели, сопровождаемой РПЦ.

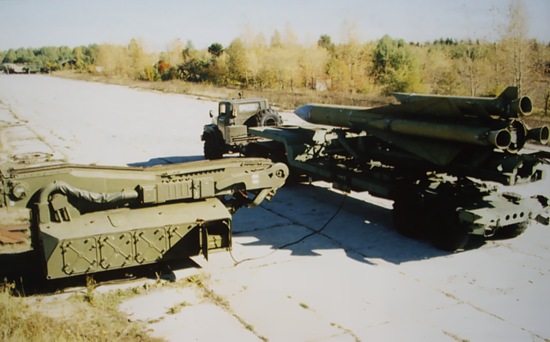

Стартовая позиция (батарея) может оснащаться заряжающими машинами для автоматического заряжания пусковых установок (по две на каждую).

В системе применяется двухступенчатая зенитная управляемая ракета с четырьмя ракетными двигателями твердого топлива (ускоритель I ступени), и жидкостным маршевым двигателем II ступени.

При наведении ракеты на цель используется метод полуактивного самонаведения.

Ракета имеет осколочную боевую часть большой мощности, подрываемую неконтактным радиовзрывателем, функционально связанным с головкой самонаведения. Большие скорости полета и располагаемые перегрузки в сочетании с высоким энергетическим потенциалом канала полуактивного самонаведения обеспечивают эффективное поражение целей, в том числе маневрирующих в условиях интенсивного радиопротиводействия и на больших дальностях. Управление работой нескольких зенитных ракетных дивизионов централизовано и осуществляется с командного пункта (КП). Два или три (до пяти) зенитных ракетных дивизионов (ЗРДН), управляемых КП, образуют огневой комплекс. Командный пункт оборудован аппаратурой индикации, сигнализации и связи для приема информации целеуказания, распределения целей по ЗРДН и контроля боевых действий.

Огневой комплекс имеет возможность сопряжения с автоматизированными системами управления (вышестоящими командными пунктами).

При автономном ведении боевых действий огневой комплекс получает информацию целеуказания от РЛС кругового обзора и ра-диовысотомера.

Средства системы размещаются в перевозимых прицепах и полуприцепах.

Электроснабжение средств системы - от передвижных дизель-электростанций или от промышленной сети.

С-200ВЭ – всепогодная система и может эксплуатироваться в различных климатических условиях.

В настоящее время в НПО "Алмаз" проработаны различные варианты модернизации системы.

Целями модернизации являются:

- продление сроков эксплуатации с учетом критерия "эффективность-стоимость" за счет:

- улучшения эксплуатационных характеристик путем внедрения современной цифровой элементной базы;
- обеспечения возможности сопряжения с современными радиолокационными станциями и автоматизированными системами управления;

- повышение тактико-технических характеристик (расширение зоны поражения, увеличение возможности уничтожения удаляющихся целей; повышение помехозащищенности системы по видам и мощности воздействия помех прикрытия и самоприкрытия; увеличение вероятности поражения целей; повышение эффективности борьбы с целями, выполненными по технологии "стелс", и быстролетящими малоразмерными целями) за счет использования современных технологий и новых алгоритмов режимов работы.

В целом модернизация учитывает и базируется на основных тенденциях, направлениях и перспективах создания зенитных ракетных средств ПВО нового поколения, и не повышает требований уровню и квалификации лиц боевого расчета.



Основные характеристики:

Дальность поражения целей, км

до 240

Высота поражения целей, км:



минимальная

0,3

максимальная

40

Скорость поражаемых целей, м/с

До 1200

Число одновременно обстреливаемых целей

До 5 (по числу ЗРДН)

Число одновременно наводимых ракет на каждую цель

До 2

Время готовности к стрельбе, мин.

1,5

Метод наведения

Полуактивное самонаведение

Количество ракет в дивизионе, шт.

До 12
