Радиолокационный комплекс 57У6 "Перископ-ВМ"

РЛК 57У6 "Перископ-ВМ"



Предназначен для обнаружения и проводки на фоне земли и метеообразований воздушных целей, в том числе крылатых ракет типа ALCM, летящих в горных условиях на малой высоте, в сложной помеховой обстановке и обеспечения радиолокационной информацией боевых действий зенитно-ракетных войск и истребительной авиации.

РЛК 57У6 представляет собой двухкоординатную РЛС кругового обзора с эффективным цифровым устройством селекции движущихся целей (СДЦ), когерентным передающим устройством. Управление комплексом осуществляется с помощью системы цифровых вычислительных средств, обеспечивающих обработку радиолокационной информации, автоматизацию контроля технического состояния комплекса, поиска неисправностей и документирования.

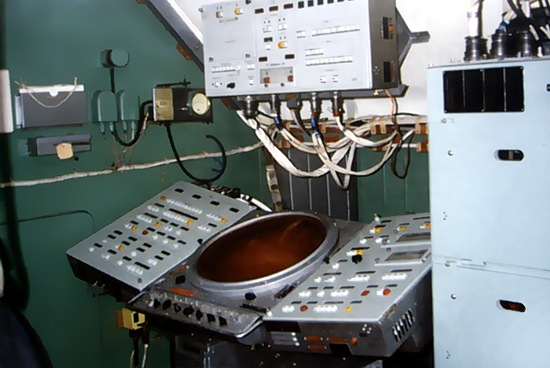

Аппаратная кабина комплекса 57У6 "Перископ-ВМ"
Аппаратная кабина комплекса 57У6 "Перископ-ВМ"

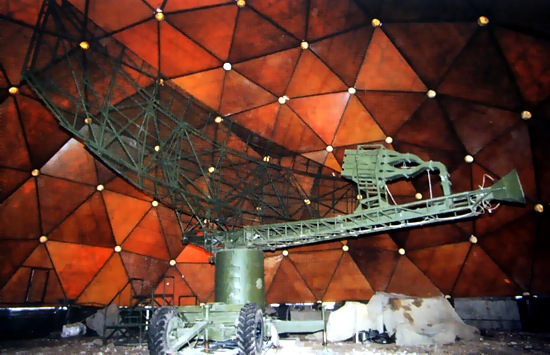

РЛК развертывается на двух площадках, удаленных друг от друга не более 1 км на высоте до 3000 м. Позиция для размещения не требует специальной инженерной подготовки. В состав РЛК входят: антенно-поворотное устройство с однозеркальной антенной на артиллерийской повозке. Конструкция облучателя позволяет совместить на одном зеркале работу в трех частотных диапазонах. Поляризация вертикальная и горизонтальная. В угломестной плоскости требуемая зона обзора обеспечивается специальной формой диаграммы направленности;

- кабина аппаратная, обеспечивающая генерацию зондирующих импульсов, прием и первичную обработку принятых сигналов, опознавание, управление РЛК и индикацию на ИКО.

- кабина охлаждения преобразователя (КОП) обеспечивает требуемый температурный режим аппаратуры, создание комфортных условий для обслуживающего персонала. В составе кабины имеется резервный преобразователь 3x380 В 50 Гц и 3x220 В 400 Гц;

- выносные рабочие места операторов (ВРМО) для управления РЛК, размещения операторов, документирования работы РЛК и съема информации о воздушных целях;

- дизельная электростанция 5Е96 имеет в своем составе основной и резервный первичный источники питания 3x380 В 50 Гц мощностью 100 кВт;

- кабина коммутации и преобразования предназначена для распределения напряжения 380 В 50 Гц и преобразования напряжения 380 В 50 Гц в напряжение 220 В 400 Гц, необходимых для питания аппаратуры РЛК.

При решении задач противовоздушной обороны РЛК может работать совместно с автоматизированными системами управления.

Эксплуатация РЛК возможна при температуре окружающей среды ± 50 °С и относительной влажности 98% при температуре +35 °С. Выдерживает ветровые нагрузки до 40 м/с.



Основные характеристики:

Диапазон излучения

дециметровый

Мощность в импульсе, кВт

до 100

Дальность обнаружения цели с эффективной отражающей поверхностью 2,5 м2 на высоте 2000 м над уровнем моря, км:



без помех

200

в помехах

100

Коэффициент подавления отражения от земной поверхности, дБ

не менее 60

Потребляемая мощность от трехфазной сети 380 В частотой 50 Гц, кВт

до 90
