Наземная станция мощных шумовых помех СПН-4

Станция помех СПН-4



Предназначена для защиты наземных площадных и малоразмерных объектов путем подавления помехами импульсных самолетных радиолокационных станций (РЛС), в том числе РЛС бокового обзора (БО), управления оружием (УО) класса "воздух - земля", навигации и обеспечения полетов самолетов на малых высотах (ОПМВ).

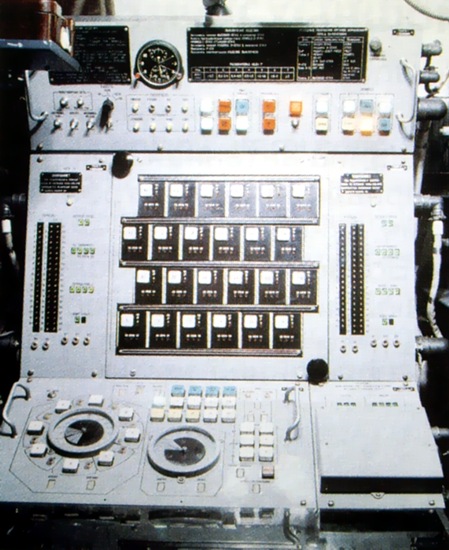

Управление станцией помех осуществляется автономно (по командам оператора с пульта управления) или централизованно (от автоматизированного командного пункта).

Станция СПН-4 обеспечивает автоматический поиск и классификацию целей по принадлежности (свой - чужой), определение класса цели (БО, УО, ОПМВ) и параметров ее сигнала (несущую частоту, период следования и длительность импульсов, частоту изменения огибающей последовательности импульсов), выбор приоритетной цели и выдачу прицельной по частоте помехи заданной структуры в пределах сектора одновременной работы (СОР).

Обработка сигналов производится одновременно с двух направлений. Управление станцией осуществляется специализированной ЭВМ. B станции предусмотрены три режима работы:

- "обзор" - определение направления на излучающие цели;

- "подавление" - определение типа РЛС, выбор цели, ее автосопровождение и подавление;

- "имитация" - тренировка оператора с отображением информации об имитируемой радиотехнической обстановке на пульте управления.

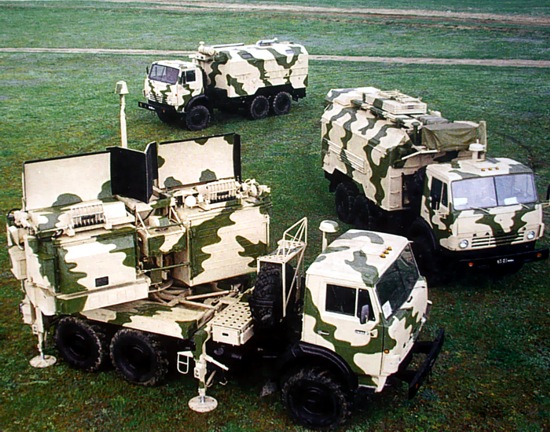

В состав станции СПН-4 входят три подвижные транспортные единицы на шасси автомобиля повышенной проходимости, машина антенная, машина управления, электростанция.

Боевой расчет, обслуживающий станцию, состоит из пяти человек. Для поддержания комфортных условий экипажа машина управления оборудована системой кондиционирования.

Наличие в составе СПН-4 одиночного комплекта запасного имущества и принадлежностей (ЗИП) позволяет восстанавливать работоспособность станции в полевых условиях.

СПН-4 обеспечивает устойчивую работу при температуре окружающей среды от -50 до +40 °С и относительной влажности до 98 % при температуре +25 °С.



Основные характеристики:

Рабочий диапазон частот

сантиметровый

Суммарная мощность, излучаемая передатчиком, Вт

1250-2500

Дальность, км:



разведки РЛС УО, РЛС БО, РЛС ОПМВ

не менее 150

определения параметров системы и класса РЛС

не менее 80

подавления РЛС УО

не менее 40-60

подавления РЛС ОПМВ

не менее 30-50

Пределы работы по угловым координатам, град:



по азимуту

360

по углу места

от -2,5 до +45 (узкая диаграмма направленности)
от -7,5 до +78 (широкая диаграмма направленности)

Ширина сектора одновременной работы, град:



по азимуту

45

по углу места

45

Точность определения средней частоты спектра принимаемого сигнала, МГц

не хуже 3,5

Ширина спектра, маскирующего помехи, МГц:



прицельной по частоте

6-19,2

заградительной

230-240

Число РЛС, подавляемых одновременно:



РЛС БО

не менее 2

РЛС ОПМВ

не менее 2

РЛС УО

не менее 6

Время задержки выдачи ответной помехи с момента приема сигнала перестраиваемой по частоте РЛС, мкс

не более 15

Максимальное время непрерывной работы, ч

24

Напряжение питания от сети переменного тока, В:



частотой 400 Гц (от собственного генератора)

220

частотой 50 Гц

380

Потребляемая мощность, кВт

50
