Передвижной наземный комплекс ПНК "Лиса-М" с ракетами-мишенями типа "Стриж"

Комплекс "Лиса-М"



Предназначен для предстартовой подготовки и запуска ракет-мишеней (РМ) типе "Стриж" с целью имитации тактико-технических характеристик основных воздушных целей в широких диапазонах высот и скоростей.

ПНК обеспечивает непрерывное наблюдение и контроль за траекторией полета РМ, включая выдачу необходимых радиокоманд управления.

В состав комплекса входят специально разработанные на базе ЗРК наземные средства, а также штатные общевойсковые средства, в том числе:

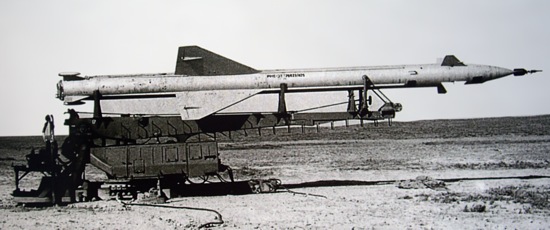

- наземные средства стартовой позиции, состоящие из шести доработанных штатных пусковых установок зенитно-ракетного комплекса С-75;

- наземные средства командного пункта, состоящие из специальной кабины со станцией передачи команд и пультом управления полетом РМ, и штатных общевойсковых радиолокационных станций и средств связи;

- наземные средства технической позиции, состоящие из контрольной установки для проверки РМ, штатных средств заправки компонентами топлива и воздухом, транспортно-погрузочных средств и передвижной электростанции.

РМ типа "Стриж" разработаны на базе ЗУР 5Я25 и 5Я24 системы С-25М и предназначены для имитации летно-технических характеристик и эффективной поверхности рассеяния (ЭПР) средств воздушного нападения, включающих тактическую авиацию (ТА), стратегическую авиацию (СА), крылатые ракеты (КР), нестратегические баллистические ракеты (НБР) и гиперзвуковые летательные аппараты (ГЗЛА).

В состав семейства РМ "Стриж" входят РМ, выпускаемые серийно - "Стриж-2", "Стриж-3" и "Стриж-5" и находящиеся на стадии опытно-конструкторской разработки - "Стриж-4В(МВ)".

Безопасность боевого применения РМ обеспечивается бортовой системой ликвидации, срабатывающей:

- в заданный момент времени после завершения программы;

- по разовой радиокоманде с пункта управления при нарушении программы полета;

- автоматически при уходе по курсу на угол более ±33 град.;

- при нарушении стабилизации по крену;

- при выходе на высоты, превышающие заданную по безопасности.

В состав специального оборудования входят трассеры Т-60-11 для усиления инфракрасного (ИК) излучения, линза Люнеберга для увеличения ЭПР, аппаратура имитации активных помех (АПП) и автоматизированная система регистрации и оценки результатов стрельбы (АСОРС).

Разрабатываемые на базе ЗУР ракеты-мишени "Стриж" наряду с высокими летно-техническими характеристиками имеют значительно меньшую стоимость. С начала эксплуатации и по настоящее время было изготовлено промышленностью и использовано более 11000 РМ указанных типов.



Основные характеристики:

Стартовая масса, кг 4000
ЭПР, м2:

собственная

0,1-0,3

с линзой Люнеберга

1,5-2
Дальность полета, км 50-200
Высота полета, км 0,05-26
Скорость полета, м/с 150-1200
Габаритные размеры
(длина х диаметр
х размах крыльев), м
12 x 0,65 x 2,6
Аэродинамическая схема «утка»
