Зенитная ракетная система С-300В

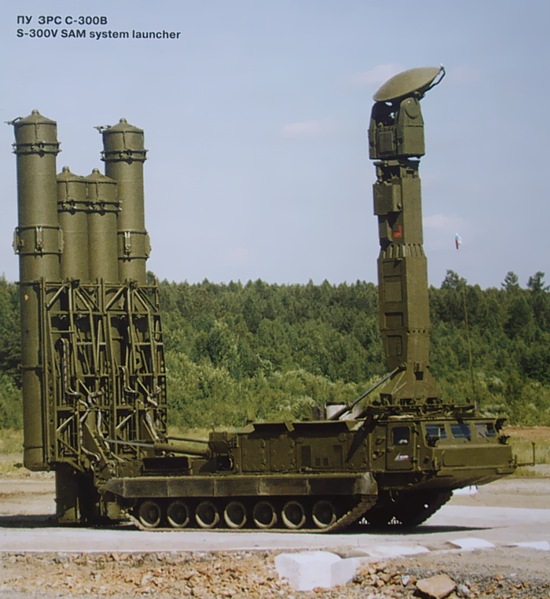

ПУ ЗРС С-300В

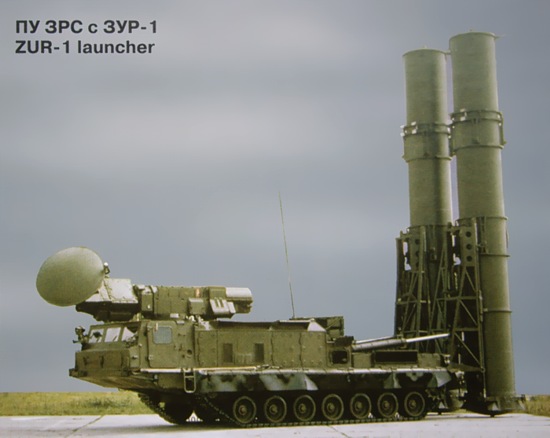

Пусковая установка 9А82 (с ЗУР-1) системы С-300В
Пусковая установка 9А82 (с ЗУР-1) системы С-300В

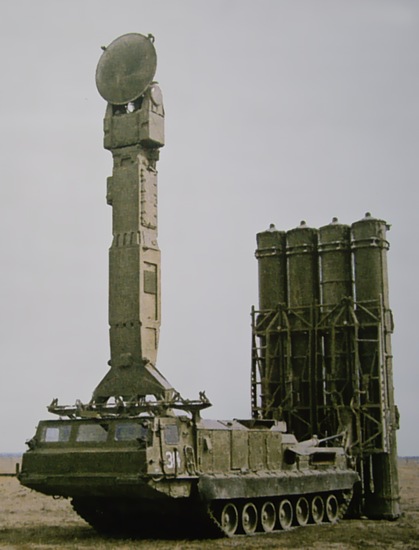

Пусковая установка 9А83 (с ЗУР-2) системы С-300В
Пусковая установка 9А83 (с ЗУР-2) системы С-300В

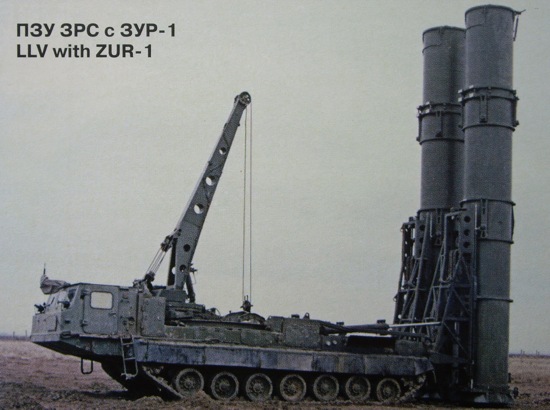

Пуско-заряжающая установка 9А84 (с ЗУР-1) системы С-300В
Пуско-заряжающая установка 9А84 (с ЗУР-1) системы С-300В

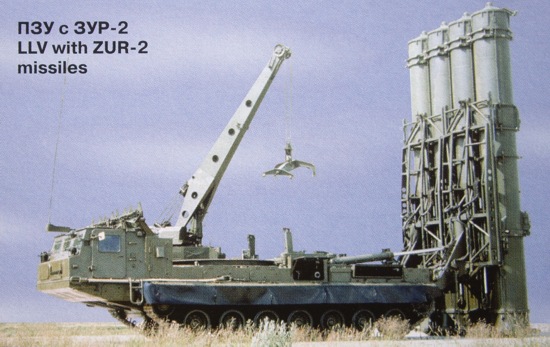

Пуско-заряжающая установка 9А85 (с ЗУР-2) системы С-300В
Пуско-заряжающая установка 9А85 (с ЗУР-2) системы С-300В
ЗУР и контейнер
ЗУР и контейнер

Предназначена для обороны группировок войск и важнейших объектов фронта и тыла от массированных ударов баллистических ракет оперативно-тактического назначения, аэробаллистических и крылатых ракет, самолетов стратегической и тактической авиации, а также других аэродинамических средств воздушного нападения.

ЗРС С-300В - первая мобильная универсальная система противоракетной и противосамолетной обороны.

Структурно ЗРС содержит:

- узел обнаружения и целеуказания (УОЦ);

- зенитные ракетные комплексы (до четырех ЗРК в ЗРС);

- технические средства (ТС).

В состав УОЦ входят:

- командный пункт 9С457-1;

- РЛС кругового обзора 9С15МТЗ(МТ);

- РЛС секторного обзора 9С19М2.

В состав каждого ЗРК входят:

- многоканальная станция наведения ракет (МСНР) 9С32;

- пусковые 9А82 и пуско-заряжающие установки 9А84 первого типа (ПУ-1 и ПЗУ-1);

- пусковые 9А83 и пуско-заряжающие установки 9А85 второго типа (ПУ-2 и ПЗУ-2);

- зенитные управляемые ракеты первого и второго типов 9М82 и 9М83 (ЗУР-1 и ЗУР-2).

В ЗРК общее количество пусковых установок в любом сочетании первого и второго типов может быть доведено до шести единиц. Для увеличения возимого боекомплекта к каждой ПУ может быть подстыкована одна соответствующая ПЗУ. На ПУ-1 и ПЗУ-1 в транспортно-пусковых контейнерах (ТПК) размещаются по две ЗУР-1, а на ПУ-2 и ПЗУ-2 - по четыре ЗУР-2.

Технические средства ЗРС включают в себя:

- средства ракетно-технического обеспечения (PTO) - АКИПС 9В91, комплект такелажного оборудования 9Т325, транспортные машины.

- средства технического обслуживания и ремонта (ТО и Р) - машины технического обслуживания (9В868-1, 1Р15, 9В879-1), машины ремонта и технического обслуживания (9В898-1, 1Р16), групповой ЗИП 9Т447-1;

- учебно-тренировочные средства (УТС) - тренировочное устройство 9Ф88 для тренировки расчета МСНР, габаритно-весовые макеты ЗУР, учебно-действующая ЗУР.

Средства РТО предназначены для проверки, перевозки и перегрузки ЗУР.

Средства ТО и Р предназначены для проведения в полевых условиях технического обслуживания и ремонта боевых средств ЗРС.

Учебно-тренировочные средства предназначены для обучения и тренировки расчетов боевых средств ЗРС без использования авиации и боевых ЗУР. ЗРС большой дальности действия С-300В может работать как автономно, так и в составе любой группировки ПВО. При этом ЗРС функционирует следующим образом:

РЛС-КО обеспечивает контроль окружающего пространства, обнаружение аэродинамических целей, тактических баллистических и крылатых ракет, опознавание аэродинамических целей и выдачу радиолокационной информации по обнаруженным целям на КП ЗРС.

РЛС-СО обеспечивает поиск, обнаружение и сопровождение трасс баллистических и крылатых ракет в заданном секторе, вскрытие секторов помех, а также обнаружение аэродинамических целей и выдачу информации по обнаруженным и сопровождаемым целям на КП ЗРС. КП обеспечивает связь и взаимодействие с вышестоящим КП, организацию и управление процессом боевой работы ЗРС, анализ воздушной обстановки и отбор наиболее опасных целей, целераспределение и выдачу целеуказаний МСНР для обстрела целей.

МСНР обеспечивает обработку выданных целеуказаний, обнаружение и точное сопровождение целей, назначение ЛУ и ЗУР на цели, выдачу ПУ координат обстреливаемых целей и разрешение пуска ЗУР.

ПУ обеспечивает транспортировку, предстартовую подготовку, ввод полетного задания, вертикальный старт ЗУР из транспортно-пускового контейнера, а также передачу команд радиокоррекции в процессе полета ракеты и подсвет цели на конечном участке наведения ЗУР на цель. ПЗУ обеспечивает транспортировку ЗУР, заряжание и разряжание, a также проведение пуска ЗУР из ТПК при подстыковке к ПУ.

ЗУР после пуска склоняется, наводится по данным инерциальной системы, на конечном участке переходит на самонаведение, производится доворот ракеты (для накрытия цели направленным полем разлета осколков боевой части), подрыв БЧ по данным неконтактного адаптированного взрывателя и поражение цели.

ЗУР-1 предназначена для поражений оперативно-тактических баллистических и аэробаллистических ракет, а также самолетов-постановщиков активных помех и других аэродинамических целей.

ЗУР-2 предназначена для поражения самолетов тактической и стратегической авиации, а также тактических баллистических и крылатых ракет.

Конструкция обеих ЗУР унифицирована, за исключением стартовых ускорителей.

Все боевые средства ЗРС С-300В:

- размещены на унифицированных самоходных гусеничных шасси высокой проходимости;

- оснащены унифицированными средствами автономного электроснабжения, навигации, ориентирования, топопривязки, жизнеобеспечения, телекодовой и речевой радио- и телефонной связи;

- имеют встроенные системы автоматизированного функционального контроля, обеспечивающие быстрое отыскание неисправного сменного элемента аппаратуры;

- оборудованы устройствами развертывания в боевое положение и свертывания в походное положение.

Технические средства ЗРС смонтированы на шасси автомобилей повышенной проходимости и оборудованы речевой радиосвязью.

Все средства ЗРС могут:

- работать на неподготовленных в инженерном отношении боевых позициях;

- устойчиво функционировать в различных климатических условиях;

- перевозиться любым видом транспорта, включая воздушный.

Результаты различных испытаний, войсковых стрельб и эксплуатации ЗРС С-300В в войсках ПВО СВ показали ее высокие боевые возможности, эффективность, помехоустойчивость и надежность.

Большие модернизационные возможности, заложенные при проектировании ЗРС С-300В, позволили провести несколько модернизаций, направленных на существенное повышение боевых возможностей, эффективности и помехозащищенности систем.



Основные характеристики:

Типовые поражаемые цели ОТБР, ТБР, АБР, КР, самолеты ТА, СА, РЛДН, РУК, ПАП
Максимальная скорость поражаемых целей, м/с 3000
Максимальная дальность стрельбы поражаемых БР, км 1100
Зона поражения, км:

аэродинамических целей:



по дальности

до 100

по высоте

0,025-30

баллистических целей:



по дальности

до 40

по высоте

1-25
Количество одновременно обстреливаемых целей до 24
Количество одновременно наводимых ЗУР 48
Способ наведения ЗУР комбинированный, инерциальный с полуактивным самонаведением
Максимальная скорость полета, м/с:

ЗУР-1

2600

ЗУР-2

1700
Тип боевой части ЗУР ОФБЧ направленного действия
Возимый боезапас ЗУР 96-192 в зависимости от комплектации
Время развертывания-свертывания, мин. 5
