Зенитный ракетный комплекс "Стрела-10"

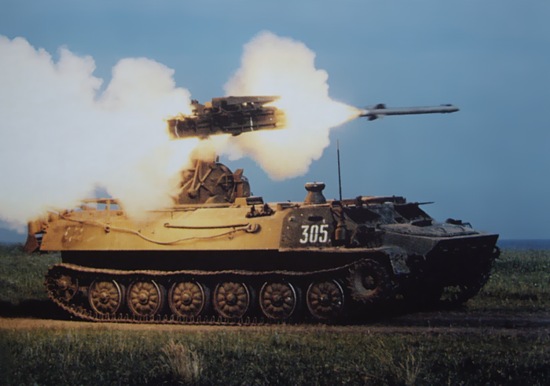

ЗРК "Стрела-10"



Зенитный ракетный комплекс "Стрела-10" предназначен для непосредственного прикрытия подразделений и частей сухопутных войск во всех видах боя и на марше, а также малоразмерных объектов военного и гражданского назначения от ударов низколетящих средств воздушного нападения (самолетов, вертолетов, крылатых ракет, беспилотных летательных аппаратов) при их визуальной видимости.

В ЗРК применена пассивная (с использованием тепловой (лучистой) и световой энергии) система управления ЗУР.

В состав ЗРК "Стрела-10МЗ" (последняя модернизация ЗРК "Стрела-10") входят боевые средства и средства технического обеспечения.

Состав боевых средств комплекса:

- боевая машина 9А35МЗ;

- боевая машина 9А34МЗ;

- зенитные управляемые ракеты 9МЗЗЗ (9М37М).

Состав средств технического обеспечения:

- машина технического обслуживания (МТО) 9В915;

- система внешнего электропитания 9И111;

- контрольно-проверочная машина (КПМ) 9В839М.

Основу ЗРК составляют боевые машины 9А35МЗ и 9А34МЗ. Обе боевые машины размещены на гусеничном плавающем самоходе типа МТЛБ, имеющем встроенную аппаратуру ориентирования и топопривязки, аппаратуру внутренней телефонной и радиосвязи, системы защиты и жизнеобеспечения личного состава.

Боевая машина 9А35МЗ включает:

- пусковую установку (ПУ) с электроприводом;

- аппаратуру пуска ЗУР;

- оптические средства обнаружения и прицеливания;

- пассивный радиопеленгатор (ПРП) целей;

- аппаратуру оценки зоны (АОЗ) пуска;

- аппаратуру автоматизированного приема целеуказания (АПЦ) и отработки (реализации) целеуказания (АПРЦ).

Для подготовки операторов боевых машин используется унифицированный тренажер 9Ф624-1.

Боевая машина 9А34МЗ отличается от боевой машины 9А35МЗ отсутствием ПРП.
Электропитание БМ осуществляется от генератора отбора мощности ходового двигателя шасси и аккумуляторных батарей.

Возимый боекомплект ЗУР на БМ - восемь (четыре ракеты в контейнерах на направляющих ПУ и четыре в корпусе самохода).

Боевая машина способна вести борьбу с целями как автономно - с визуальным обнаружением целей, так и в системе централизованного управления по радиоканалу от пункта управления.

Зенитная управляемая ракета 9МЗЗЗ выполнена по аэродинамической схеме "утка" и наводится на цель с помощью головки самонаведения (ГСН) по методу пропорциональной навигации.

В зенитной управляемой ракете 9МЗЗЗ применена головка самонаведения, имеющая три приемника с различными спектральными диапазонами: фотоконтрастный (ФК), инфракрасный (ИК) и помеховый (ПК) с логической селекцией цели на фоне оптических по-мех по спектральным и тра-екторным признакам, что в значительной степени повышает помехозащищенность комплекса и обеспечивает стрельбу на встречных и догонных курсах.

Организационно ЗРК "Стрела-10М3" целесообразно объединять в зенитный ракетный взвод (батарею) в составе одной БМ 9А35МЗ, одной-(трех) БМ 9A34M3, а взвода (батареи) сводить в зенитные ракетные батареи (дивизионы). В качестве автоматизированного средства управления во взводах (батареях) Целесообразно использовать подвижный пункт управления ПУ12М6, а в качестве батарейного командирского пункта (командного пункта дивизиона) - подвижный пункт разведки воздушных целей и управления ППРУ-М1.

При автономной работе ЗРК (взвода) при помощи ПРП БМ 9А35МЗ по световому и звуковому индикаторам кругового обзора производится оценка радиотехнической обстановки в зоне действия ПРП.

При появлении в аппаратуре ПРП световых и звуковых сигналов, соответствующих типовым сигналам РЛС воздушных объектов противника, осуществляется точное их сопровождение до попадания цели в поле зрения оптического визира. При этом осуществляется наведение ПУ с ракетами на цель. Данные о сопровождаемой цели в случае необходимости могут передаваться в виде целеуказания по радио на БМ 9А34МЗ.

Поиск и обнаружение цели осуществляются визуально через защитное стекло оператора башни машины и оптический визир.

Определение границ зоны пуска осуществляется АОЗ. Основу АОЗ составляют когерентно-импульсный радиодальномер миллиметрового диапазона волн и аналого-дискретное счетно-решающее устройство (СРУ).

При централизованном управлении от средств АСУ (ПУ-12М6, ППРУ-М1) при помощи АПЦ в БМ осуществляется прием целеуказания и автоматический разворот при помощи АПРЦ ПУ в направлении на цель.

Зенитный ракетный комплекс "Стрела-10" в варианте "Стрела-10СВ" с ЗУР 9М37 был принят на вооружение в 1976 году. В результате модернизации головки самонаведения ЗУР 9М37 в части улучшения ее помехозащищенности от оптических помех и аппаратуры запуска ракет БМ в 1979 году появился вариант ЗРК "Стрела-10М" с ЗУР 9М37М. Следующая модернизация комплекса, направленная на обеспечение автоматизированного приема и отработки БМ целеуказаний от автоматизированных средств управления ПВО СВ тактического звена и повышения ее плавучести, была завершена в 1981 году, а модернизированный ЗРК получил наименование "Стрела-10М2". В 1989 го-ду был принят на вооружение ЗРК "Стрела-10М3". В отличие от варианта "Стрела-10М2" комплекс обеспечивает стрельбу по всем типам низколетящих целей в условиях интенсивных организованных оптических помех, имеет лучшие характеристики по обнаружению и сопровождению воздушных целей, большую зону поражения и лучшую помехозащищенность. В ЗРК применена новая ЗУР 9МЗЗЗ.

Различные модификации ЗРК "Стрела-10" находятся на вооружении ВС РФ, стран СНГ в качестве основы войск ПВО СВ, а также в более чем 20 странах дальнего зарубежья. Комплекс неоднократно применялся в локальных конфликтах и хорошо себя зарекомендовал. Однако наряду с очевидными достоинствами ЗРК «Стрела-10» имеет и ряд недостатков, существенно ограничивающих его боевые возможности, основными из которых являются:

- низкие возможности по поиску и обнаружению воздушных целей;

- невозможность работы в ночное время.

Для их устранения и придания других новых качеств ЗРК возможными направлениями его модернизации могут быть:

- доработка боевых машин ЗРК «Стрела-10 (10М)» до уровня БМ ЗРК «Стрела-10М3» (установка аппаратуры приема целеуказания с БКП типа ПУ-12М6, ППРУ-М1, 9С937М1, новой навигационной аппаратуры, ночного прицела на базе тепловизора или телевизионной камеры и монитора, обеспечивающих круглосуточное применение БМ, в том числе в условиях ограниченной видимости);

- введение в состав аппаратуры БМ ЗРК «Стрела-10» панорамной оптико-электронной станции обнаружения воздушных целей типа «Феникс» и цифровой вычислительной системы;

- улучшение помехозащищенности ЗУР 9М37М от воздействия мощных организованных оптических помех за счет доработки этой ракеты до модификаций 9М37МД или 9М37М1.

Для обучения и тренировки операторов БМ применяется классный тренажер 9Ф624 (9Ф624-1). Тренажер обеспечивает обучение операторов основным операциям боевой работы по поиску, опознаванию и захвату цели, определению параметров ее движения, границ зоны и момента пуска ЗУР, пуск ракет в ручном и автоматическом режимах.



Основные характеристики:



«Стрела-10СВ»

«Стрела-10М»

«Стрела-10М2»

«Стрела-1-М3»

Типы поражаемых целей

Самолеты, вертолеты

Самолеты, вертолеты

Самолеты, вертолеты

Самолеты, вертолеты

Зона поражения, км:









по дальности

0,8-5

0,8-5

0,8-5

0,8-5

по высоте

0,025-3,5

0,025-3,5

0,025-3,5

0,01-3,5

Скорость обстреливаемых целей, м/с (навстречу/вдогон)

415/310

415/310

415/310

415/310

Вероятность поражения одной ЗУР самолета ТА

0,1-0,5

0,1-0,5

0,3-0,6

0,3-0,6

Количество ЗУР на БМ, шт.

8 из них 4 на ПУ

8 из них 4 на ПУ

8 из них 4 на ПУ

8 из них 4 на ПУ

Время реакции, с

6,5

8,5

6,5

7-10
