Автоматизированная система управления смешанной группировкой ЗРК 9С52М1 "Поляна-Д4М1"

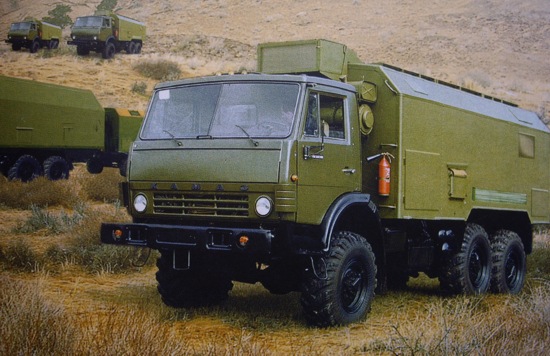

Система управления "Поляна-Д4М1"



Предназначена для автоматизированного управления зенитной ракетной бригадой (зрбр) или смешанной группировкой ЗРС (ЗРК) в зонах ПВО. Комплекс средств автоматизации 9С52М1 является системообразующим комплексом для оснащения КП ПВО оперативного и тактического звеньев управления. Автоматизированная система управления 9С52М1 обеспечивает:

- сбор, обработку РЛИ, оповещение о воздушной обстановке;

- управление дежурными силами;

- безопасность полетов своей авиации;

- получение, сбор, обработку данных наземной обстановки;

- выработку рекомендаций по управлению подчиненными частями и подразделениями и поддержанию взаимодействия путем автоматизированного решения задач целераспределения, целеуказаний, координации боевых действий, распределения усилий в зонах взаимодействия при отражении ударов СВКН;

- автоматическое документирование получаемой и передаваемой информации.

Кроме того, система 9С52М1 обеспечивает автоматизированный обмен оперативно-тактической и командно-сигнальной информацией с вышестоящими и взаимодействующими объектами с использованием аппаратуры передачи данных и засекречивающей аппаратуры; решение расчетных задач с документированием результатов решения с использованием ЭВК изделия МП06РПМ и имеющихся в составе изделия МП02РПМ ПЭВМ; обращение к базе данных ЭВК изделия МП06РПМ для получения необходимой информации, ее редактирования и документирования.

При выходе из строя средств автоматизации обеспечивается переход к неавтоматизированному управлению с использованием штатных средств связи.

Автоматизированная система управления 9С52М1 состоит из:

- пункта боевого управления – изделия МП06РПМ;

- командно-штабной машины - изделия МП02РПМ;

- прицепа ЗИП и технического обслуживания - изделия ВП2М2;

- двух электростанций ЭСД-Т400-1РАМ1.


Состав и основные характеристики пункта боевого управления

В состав пункта боевого управления (изделие МП06РПМ) входят технические средства комплекса средств автоматизации, средств связи и средств обеспечения обитаемости, размещаемых в машине управления и прицепе автоматизации и связи.

Комплекс технических средств автоматизации выполнен на базе двух ЭВМ А-50, подсистемы ввода-вывода и подсистемы сервисной ЭВМ (изделие КВС 9С52М1), модулей электронных ЗН101-3 автоматизированных рабочих мест изделия, объединенных по ЛВС "Ethernet".

Комплекс вычислительных средств обеспечивает прием и обработку информации, поступающей от внешних источников и рабочих мест изделия МП06РПМ, выдачу информации на рабочие места и внешним абонентам, хранение и документирование информации на магнитном и бумажном носителях, функциональный контроль КСА изделия.

Модуль электронный ЗН101-3 обеспечивает программную обработку информации и выдачу команд на управление автоматизированными рабочими местами изделия МП06РПМ.

Для отображения информации, поступающей на рабочие места от ЦЭВМ, используются видеомониторы. Комплекс средств связи состоит из УКВ радиостанций, средств закрытия каналов связи, аппаратуры передачи данных и аппаратуры коммутации каналов. Приемоиндикаторная аппаратура спутниковых навигационных систем ГЛОНАСС и NAVSTAR позволяет определять координаты места и точное время.

Состав и основные характеристики командно-штабной машины. Командно-штабная машина МП02РПМ может применяться как в составе изделия 9С52М1, так и автономно, либо в составе других, имеющихся на вооружении комплексов.

В состав командно-штабной машины МП02РПМ входят средства автоматизации, связи, энергоснабжения и жизнеобеспечения.

Средства автоматизации обеспечивают автоматизированный обмен оперативно-тактической и командно-сигнальной информацией с вышестоящими и взаимодействующими объектами с использованием аппаратуры передачи данных и засекречивающей аппаратуры; решение расчетных задач с документированием результатов решения с использованием ЭВК изделия МП06РПМ и имеющиеся в составе изделия МП02РПМ ПЭВМ; обращение к базе данных ЭВК изделия МП06РПМ для получения необходимой информации, ее редактирования и документирования.
Комплекс средств связи состоит из УКВ радиостанции, аппаратуры внутренней телефонной связи и аппаратуры коммутации каналов.

Приемоиндикаторная аппаратура спутниковых навигационных систем ГЛОНАСС и NAVSTAR используется для определения координат места и точного времени.

Прицеп ЗИП и технического обслуживания кроме прямого предназначения обеспечивает имитацию боевых действий подчиненных объектов при проведении автономной тренировки расчета изделия 9С52М1, имитацию единой воздушной обстановки при проведении комплексной тренировки расчетов. Состоит из средств автоматизации, связи, электропитания и коммутации каналов.



Основные характеристики:

Общее количество принимаемых целей

до 1000 за 10 с

Количество одновременно сопровождаемых
и отображаемых целей

до 250

Количество сопрягаемых объектов

до 14

Количество автоматизированных рабочих мест

9

Рабочих мест по управлению связью

1

Количество каналов передачи данных

14

Скорость передачи данных, кбит/с

1,2; 2,4; 4,8; 16,0

Количество локальных вычислительных сетей (ЛВС)

1

Количество средств документирования (принтеров)

2

Электропитание, В

380

Потребляемая мощность, кВт

29

Напряжение бортовой сети, В

27
