Корабельный комплекс самообороны "Клинок"

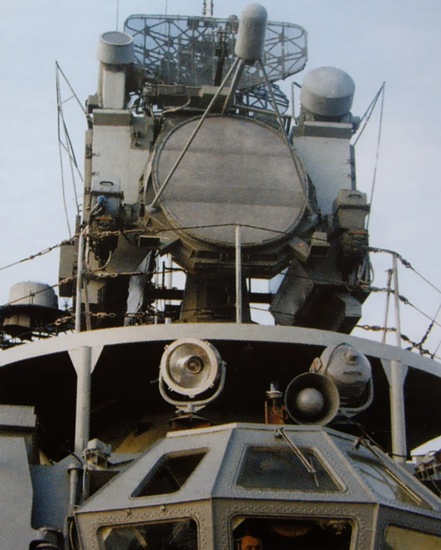

ЗРК "Клинок"



Предназначен для самообороны кораблей и гражданских судов от массированных атак низколетящих противокорабельных ракет, беспилотных и пилотируемых средств воздушного нападения, а также малых надводных кораблей, в том числе экранопланов, в условиях интенсивного радиопротиводействия.

Может управлять огнем артустановок калибра 30 мм для поражения прорвавшихся и внезапно появившихся целей.

Собственные радиолокационные средства обнаружения воздушных и морских целей обеспечивают комплексу полную автономность. Может использовать также информацию любых других систем целеуказания.

Носители комплекса - все классы надводных кораблей водоизмещением более 800 т.

В состав ЗРК "Клинок" входят до четырех пусковых установок, которые могут размещаться на корабле в любом месте.

В составе корабельной части комплекса находится корабельная многоканальная система управления (СУ), в которую входят:

- радиолокационные средства обнаружения и опознавания целей;

- радиолокационные средства сопровождения целей и наведения ракет;

- телевизионно-оптические средства сопровождения целей;

- аппаратура стартовой автоматики;

- система управления огнем артустановки калибра 30 мм (по требованию заказчика);

- зенитные телеуправляемые ракеты 9М330Э-2 с вертикальным стартом;

- пусковая установка подпалубного типа со средствами загрузки ракет.

Конструкция антенного поста предусматривает размещение на едином основании параболических зеркальных антенн модуля обнаружения со встроенными в них антеннами опознавания и фазированных антенных решеток (ФАР) с электронным управлением лучом.

Применение ФАР наряду с быстродействующим вычислительным комплексом обеспечивает многоканальность ЗРК "Клинок", а встроенные в антенный пост телевизионно-оптические средства сопровождения целей повышают помехозащищенность в условиях интенсивного радиопротиводействия.

Собственное средство обнаружения - двухкоординатная помехозащищенная РЛС кругового обзора способна обнаруживать и обрабатывать до восьми целей одновременно.

Телеуправляемая зенитная ракета, унифицированная с ракетой ЗРС "Тор", поставляется в одноместном герметичном транспортно-пусковом контейнере (ТПК) и не требует проверок в течение десяти лет.

Старт ракеты вертикальный, с помощью катапульты. Ее двигатель запускается над палубой на безопасной высоте после склонения ракеты в направлении на цель газодинамической системой склонения.

Подрыв боевой части - по команде импульсного радиовзрывателя в непосредственной близости от цели. Боевая часть осколочно-фугасного типа.

Пусковая установка - автоматическая, подпалубная. Состоит из трех либо четырех законченных унифицированных пусковых устройств (модулей) с автономными приводами наведения. Пусковое устройство барабанного типа с вращающейся относительно барабана пусковой крышкой. Количество ракет в барабане - восемь.

В настоящее время ведутся работы по модернизации ЗРК. В результате модернизаций на базе современных технологий должны быть улучшены тактико-технические и эксплуатационные характеристики комплекса, в том числе увеличен поражающий потенциал по дальности и высоте, сокращены массогабаритные характеристики аппаратуры управления.



Основные характеристики:

Дальность поражения цели, км от 1,5 до 12 (от 200 м – при подключении артустановки 30-мм калибра)
Высота поражения воздушных целей, м от 10 до 6000
Скорость целей, м/с 0-700
Количество одновременно обстреливаемых целей в пространственном секторе 60 x 60 град., шт. до 4
Количество одновременно наводимых ракет, шт. до 8
Способ наведения ракет телеуправление
Дальность обнаружения на высоте 3,5 км, км 45 (при автономной работе комплекса)
Рабочий диапазон К (Х, 1)
Режим работы (основной) автоматический
Время реакции, с от 8 до 24 (в зависимости от режима работы РЛС обнаружения)
Скорострельность, с 3
Время приведения комплекса в боевую готовность:

из "холодного" состояния, мин.

не более 3

из дежурного режима, с

15
Боезапас ЗУР, шт. 24-128
Масса:

ракеты (стартовая), кг

165

БЧ, кг

15

комплекса (без боезапаса), т

41
Потребляемая мощность, кВА 220
Личный состав, чел. 13
