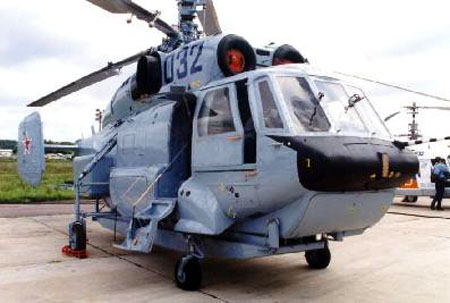

Вертолет ДРЛО Ка-31

Необходимость в средствах дальнего радиолокационного обнаружения (ДРЛО) проявилась во время англо-аргентинского вооруженного конфликта в районе Фолклендских (Мальвинских) островов. Отсутствие в составе английских экспедиционных сил самолетов или вертолетов ДРЛО не позволило своевременно осуществлять поиск, обнаружение и перехват низколетящих самолетов противника. Использование же в качестве средства ДРЛО эскадренных миноносцев привело к потере двух таких миноносцев ("Шеффилд" и "Ковентри").

Задание на разработку вертолета ОКБ им. Н.И. Камова получило в 1985 году. При разработке Ка-31 за основу были взяты планер, силовая установка и несущая система транспортно-боевого вертолета Ка-29. Наибольшая сложность при этом заключалась в сопряжении мощной радиолокационной станции с остальным пилотажно-навигационным оборудованием вертолета и обеспечение достаточной стабильности полета вертолета при вращающейся антенне РЛС. Первый полет опытного образца состоялся в 1987 году. После длительных испытаний и доводки вертолет был принят на вооружение авиации ВМФ России в 1995 году. Серийное производство вертолета подготовлено на вертолетном заводе в г. Кумертау.

Предназначен для обнаружения на дальних рубежах как воздушных целей типа "самолет" — "вертолет" на предельно малых высотах полета, так и надводных кораблей, их сопровождения и автоматической передачи данных на наземные и корабельные пункты управления. Вертолет корабельного базирования Ка-31 предназначен для защиты от ударов с воздуха соединений боевых кораблей, действующих вне зоны действия береговых РЛС и самолетов ДРЛО. Является модификацией вертолета Ка-29, оборудованной для ведения разведки и защиты корабельных соединений от атак с воздуха.

Вертолет радиолокационного дозора Ка-31 создан на базе Ка-29. Предназначен для обнаружения воздушных (в том числе маловысотных, на фоне земли или моря), а также надводных целей и автоматической передачи информации о них на боевые корабли или наземные комплексы ПВО. Ка-31 не имеет аналогов в мировом вертолетостроении. Вертолет Ка-31 создан на базе вертолета Ка-29 с возможностью базирования на суше и на кораблях различного класса. Вертолет может базироваться на тех же кораблях, что и Ка-27 и Ка-29. Возможно также использование его в сухопутном варианте для решения задач ПВО наземных войск.

Основу бортового комплекса составляет мощная РЛС на твердотельных элементах, имеющая для кругового обзора выпускаемую в полете антенну с плоской фазированной решеткой. Антенна в походном положении находится под днищем фюзеляжа. Бортовой радиоэлектронный комплекс позволяет осуществлять автоматизированный полет вертолета по запрограммированному маршруту в любых погодных и климатических условиях, обнаруживать и брать на автосопровождение 20 целей. Информация о целях в автоматическом режиме по телекодовому каналу связи передается на пункты управления. На вертолете установлена система ДРЛО Е-801 "Око", разработанная в нижегородском НИИ радиотехники. В транспортном положении антенна прилегает к нижней поверхности фюзеляжа, создавая при этом минимальное аэродинамическое сопротивление. Для перевода в рабочее положение антенна отклоняется вниз на 90 град., при этом стойки шасси приподнимаются вверх, чтобы шасси не мешало работе РЛС. РЛС (с ФАР, вес антенны — 200 кг, длина антенны — 5.75 м, площадь антенны 6 кв. м ) обеспечивает обнаружение и сопровождение до 20 целей с размерами истребителя на расстоянии 100-150км и 250-285км для надводных целей типа "катер".

Пилотажно-навигационный комплекс вертолета, разработанный в КБ приборостроения в Саратове, кроме стабилизации полета вертолета с вращающейся антенной, обеспечивает также выдерживание заданных параметров курса и высоты полета, полет по заданной трассе и автоматический заход на посадку и зависание на высоте 25 м над местом посадки. Полеты могут выполняться в любое время суток в простых и сложных метеорологических условиях.

Время полного оборота антенны составляет 10 сек. РЛС кругового обзора с фазированной антенной решеткой, убирающаяся в нерабочем положении под фюзеляж, способна обнаруживать и сопровождать малоразмерные объекты, летящие на малых или сверхмалых высотах, а также малоразмерные морские цели. В автоматическом режиме осуществляет обнаружение и опознавание воздушных и морских целей определяет параметры их движения и передает данные в реальном масштабе времени на наземные или корабельные пункты управления.

Пилотажно-навигационное оборудование позволяет Ка-31 выполнять автоматизированный полет по заданному маршруту. При использовании в интересах Сухопутных войск Ка-31 может базироваться на небольших неподготовленных площадках вблизи расположения мобильных зенитно-ракетных комплексов, обеспечивая их целеуказанием. По своим характеристикам Ка-31 не имеет аналогов в мире.

Лётно-тактические данные
Экипаж, чел. 3
Диаметр главного винта, м 15.9
Длина, м 11.6
Высота, м 5.5
Масса пустого вертолета, кг 5520
Масса нормальная, кг 11400
Масса максимальная взлетная, кг 12500
Кол-во двигателей 2
Макс. скорость, км/ч 255
Крейсерская скорость, км/ч 220
Практическая дальность полета, км 680
Практический потолок, м 5000
Статический потолок, м 3500
