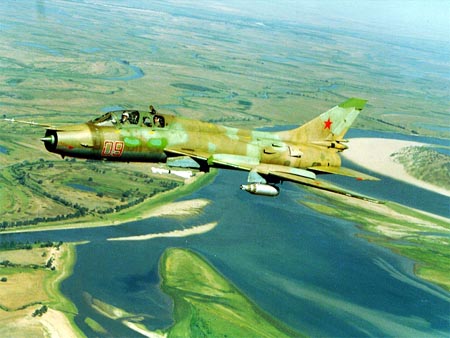

Истребитель-бомбардировщик Су-17

Су-17 — одноместный цельнометаллический свободнонесущий среднеплан с крылом изменяемой геометрии, одним двигателем и трёхстоечным убираемым шасси. Истребитель-бомбардировщик.

Создан в ОКБ, руководимым Генеральным конструктором П.О. Сухим. Ведущий конструктор — Н. Зырин. Прототип был создан на базе серийного Су-7БМ и получил название Су-7ИК (С-22И). Был поднят 2 августа 1966 г. лётчиком-испытателем В.С. Ильюшиным. В 1967 г. опытный экземпляр нового самолета, под обозначением Су-7ИГ, был показан публике на воздушном параде "Домодедово". В 1970 г. новая машина, получившая название СУ-17, была принята на вооружение.

Главным отличием от своего предшественника стало крыло изменяемой геометрии. Для упрощения конструкции и быстрейшего запуска в серийное производство, поворотными выполнили только концевые части крыльев (подвижная часть крыла была установлена примерно на половине каждой консоли). В результате проведенные доработки (в сравнении с Су-7) не привели к существенному изменению технологии производства.

В первых модификациях СУ-17 предназначался для поражения наземных, надводных и воздушных целей, а также ведения тактической воздушной разведки (разведывательное оборудование размещалось в контейнерах под крылом). Начиная с модификации СУ-17М4 снижение требований к скоростным характеристикам истребителей-бомбардировщиков, предназначенных преимущественно для действий на малых высотах с околозвуковой скоростью, позволило отказаться от регулируемого воздухозаборника. В результате проведенной модернизации максимальная скорость снизилась с 2300 км/ч у СУ-17М3 до 1850 км/ч у СУ-17М4. Положительной стороной модернизации явилось существенное облегчение и упрощение конструкции планера.

Планер самолёта выполнен из алюминиевых сплавов. Подвижные консоли крыла изменяют угол стреловидности от 30° до 63°. Неподвижная СЧК имеет фиксированный угол стреловидности по передней кромке 63°. Лётчик размещается в отапливаемой и вентилируемой гермокабине, закрываемой фонарём, крышка которого откидывается вверх-назад при помощи сервопривода. На фонаре кабины расположен перископ для обзора задней полусферы. На модификациях до СУ-17М2 включительно применены катапультные кресла КС-4С-32, на последующих — К-36ДМ класса 0-0.

Самолет оснащен трехстоечным шасси с одинарными баллонами на колесах. Применение пневматики низкого давления позволило эксплуатировать самолет с аэродромов, имеющих травяное покрытие. Самолет для уменьшения длины пробега снабжен тормозным парашютом.

Установленный на СУ-17М3 прицельно-навигационный комплекс КН-23, включающий в себя лазерный дальномер "Клён-ПС", стрелково-бомбардировочный прицел АСП-17БЦ-8 и радиовысотомер РВ-5, позволяет выполнять полет со сверхзвуковой скоростью на малых высотах в автоматическом режиме.

На первых серийных СУ-17 устанавливались ТРДФ, развивающие тягу на форсаже 9600 кГ. У АЛ-21Ф3 подобная характеристика составляет 11200 кГ, у Р-29БС-300 — аналогичную величину.

Встроенное вооружение на всех модификациях состоит из двух 30-мм пушек НР-30, установленных в центроплане, с боезапасом 80 выстрелов на ствол.

Боевая нагрузка общей массой до 4000 кг подвешивается на 6 пилонов: 2 фюзеляжных и 4 подкрыльевых. На СУ-17М3 количество подфюзеляжных пилонов увеличено на 2. СУ-17М4 имеет уже 10 пилонов: 4 подфюзеляжных и 6 подкрыльевых. Боевая нагрузка повышена до 4250 кг. При этом 2 центральных подкрыльевых пилона предназначены исключительно для подвески УР класса "воздух-воздух" Р-60.

Первые серийные СУ-17 не несли управляемого оружия класса "воздух-поверхность". На последующих модификациях этот недостаток был устранён, и на 2 внутренних подкрыльевых пилона подвешиваются УР либо КАБ различных типов. СУ-17М поначалу брали Х-23М и противорадиолокационные Х-28. Позднее номенклатура была расширена возможностью подвески Х-25 и Х-29Л. СУ-17М2 также несли все вышеупомянутые системы. Данная модификация первой в семействе СУ-17 получила на вооружение УР Р-60. СУ-17М4 способны нести наиболее разнообразную гамму управляемого вооружения: бомбы КАБ-500л; корректируемые ракеты С-25Л; УР типов Х-25МЛ/МР, Х-27, Х-29Л/Т; противорадиолокационные УР Х-25МП, Х-27, Х-58.

Все модификации берутся в блоках НУРС типов С-5, С-8 либо С-13, а также одиночные НУРС С-24 и С-25. Среди других типов подвесного вооружения числятся свободнопадающие авиабомбы калибров от 100 до 500 кг; бомбокассеты РБК-250 и РБК-500, пушечные контейнеры КМГУ; зажигательные баки. Под СЧК также оборудуются 2 1156-л или 830-л ПТБ.

СУ-17 и СУ-17М оснащались бомбоприцелом ПБК-2 и стрелковым АСП-5НД-7. На СУ-17М2 вместо последнего был установлен более совершенный АСП-17.

Для наведения УР Х-23М применялась аппаратура управления "Дельта", размещённая в подвесном контейнере. Для наведения Х-25Мл и Х-29Л использована лазерная станция "Прожектор", также размещённая в подвесном контейнере. На СУ-17М2, помимо данной станции, установлен лазерный дальномер-целеуказатель "Фон-1400". На СУ-17М3 вместо него установлен более совершенный "Клён-54", прицел АСП-17, индикатор прямой видимости, станция предупреждения о радиолокационном излучении "Сирена-3" и др. БРЭО. Также установлены отстреливатели ловушек и диполей КДС-23 и АСо-2В. Некоторые самолёты для контроля результатов бомбометания имеют камеру АФА-39.

Самолёты начали поступать в части ВВС СССР с 1972 г., а позднее — и авиации ВМС. Использовались вплоть до распада Советского Союза, после чего оказались в составе вооружённых сил Беларуси, России, Узбекистана, Украины. По некоторым данным, несколько машин было приобретено Арменией. В настоящее время в странах СНГ СУ-17 либо сняты с вооружения, либо находятся в процессе снятия.

СУ-17 поставлялись в Алжир, Анголу, Афганистан, Болгарию, Сирию, Чехословакию (после распада оказались в ВВС как Чехии, так и Словакии). В ряде этих стран самолёты уже сняты с вооружения, во многих ещё эксплуатируются.

Лётно-тактические данные
Экипаж, чел 1
Размах крыла при мин. стреловидности, м 13.70
Размах крыла при макс. стреловидности, м 10.03
Длина, м 18.90
Высота, м 4.97
Площадь крыла при мин. стреловидности, кв.м 38.50
Площадь крыла при макс. стреловидности, кв.м 34.50
Масса пустого самолёта, кг 9600
Масса максимальная взлётная, кг 16280
Макс. скорость у земли, км/ч 1350
Макс. скорость на высоте, км/ч 2230
Дальность полета, км 2300
Практический потолок, м 16500
Боевая нагрузка, кг 2500
