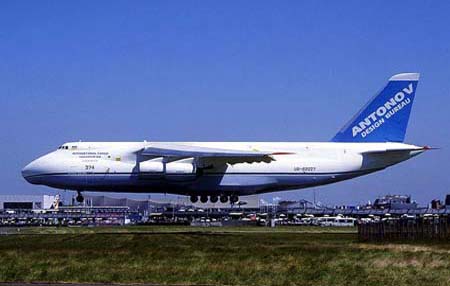

Стратегический военно-транспортный самолет Ан-124 РУСЛАН



Самолет предназначен для перевозки штатной боевой и обеспечивающей техники мотострелковой и воздушно-десантной дивизии, парашютного десантирования грузов и боевой техники с расчетами (экипажами), перевозки крупногабаритных и тяжелых народно-хозяйственных грузов.

Свой первый полет опытный образец самолета совершил 24 декабря 1982 года. Самолет производился серийно в Российской Федерации Ульяновским авиационным промышленным комплексом АО АВИАСТАР. На вооружение военно-транспортной авиации СССР самолет поступил в январе 1987 года.

АН-124 Руслан выполнен по обычной для тяжелых военно-транспортных самолетов схеме высокоплана со стреловидным крылом сравнительно большого удлинения, однокилевым хвостовым оперением и многоколесным убирающимся в полете шасси. В конструкции планера самолета широко используются композиционные материалы.

Фюзеляж самолета разделен на две палубы и в интересах удобства обслуживания, ремонта и увеличения ресурса разбит на ряд герметичных отсеков специализированного назначения: грузовая кабина для размещения перевозимой техники и грузов, верхняя передняя палуба для размещения основного и сменного экипажей и оборудования, верхняя задняя палуба для размещения людей, сопровождающих технику и грузы.

Благодаря наличию переднего (откидывающаяся носовая часть) и заднего грузовых люков обеспечивается возможность оперативно осуществлять погрузку и выгрузку нестандартных грузов с обоих направлений. Герметичная грузовая кабина (длина 36,5 м, ширина 6,4 м, высота 4,4 м) обеспечивает перевозку грузов общей массой до 120 т, парашютное десантирование грузов общей массой до 100 т на платформах, а также специально подготовленных грузов и техники, исключающих применение платформ. Объем грузовой кабины превышает 1000 м3, что равнозначно десяти крытым железнодорожным вагонам. Выполненный из титанового сплава пол грузовой кабины допускает погрузку всех видов самоходной и несамоходной колесной и гусеничной техники с нагрузкой на ось до 12 т при размещении в один ряд и до 10 т при размещении в два ряда. Кабина оборудована бортовыми погрузочными кранами общей грузоподъемностью 20 т и двумя передвижными напольными электрическими лебедками с тяговым усилием до 4,5 т каждая. Имеющееся на самолете роликовое оборудование позволяет загружать и выгружать моногрузы массой до 50 т.

Многоколесное шасси оснащено системой приседания, благодаря которой значительно уменьшается наклон рамп и облегчается процесс погрузки и выгрузки техники и грузов. Каждая основная опора шасси состоит из пяти независимых двухколесных стоек, передняя опора — из двух стоек, каждая из которых имеет два колеса. Система управления поворотом передних стоек способствует развороту самолета на взлетно-посадочной полосе шириной до 50 метров с использованием асимметрии тяги двигателей.

Силовая установка состоит из четырех турбовентиляторных двигателей большой степени двухконтурности Д-18 Т. Кроме огромной мощности (23400 кгс), эти двигатели отличаются малой массой, низким расходом топлива и невысоким уровнем шума. Максимальная масса топлива, ограниченная взлетной массой самолета, составляет 213 740 кг.

Самолет оснащен системой автоматического электродистанционного управления, автоматизированной системой штурвального управления, четырехканальным гидравлическим комплексом, высоконадежными системами электроснабжения и жизнеобеспечения экипажа. Всего в системах управления самолетом задействовано 34 компьютера.

Навигационное обеспечение осуществляется пилотажнонавигационным прицельным комплексом ПНПК-124, автоматизированным комплексом радиосвязи ТИП-15 и бортовой РЛС.

Модификация самолета АН-124-100 в 1992 году получила сертификат летной годности.

Лётно-тактические данные
Экипаж, чел 7
Размах крыла, м 73.3
Длина, м 69.1
Высота, м 20.78
Площадь крыла, кв.м 628
Масса пустого самолёта, кг 173000
Масса нормальная взлётная, кг 392000
Масса максимальная взлётная, кг 405000
Тяга нефорсажная, кгс 229.47
Масса топлива нормальная, кг 213714
Крейсерская скорость, км/ч 865
Практическая дальность, км 16500
Дальность действия, км 5600
Практический потолок, м 12000
Полезная нагрузка, тонн 120 - 150
