Радиолокационные комплексы 5Н87 и 64Ж6
Предназначены для контроля воздушного пространства в большом диапазоне дальностей и углов места, обнаружения и измерения координат широкого класса воздушных объектов в условиях интенсивного радиопротиводействия.
Подвижные радиолокационные комплексы 5Н87 и 64Ж6 оснащены аппаратурой защиты от различных естественных и организованных помех, имеют возможность сопряжения с пунктом автоматического съема координат и передачи радиолокационной информации по обычным каналам связи, а также по радиотрансляционной линии РЛ-30-1М.
Могут использоваться в составе автоматизированных систем управления.
В состав РЛК входят:
- антенно-поворотные устройства;
- прицепы Д-1 и Д-2;
- технический пост-прицеп Т(19Т);
- прицепы с модулярной аппаратурой - МП-1 и МП-2(МЛ-1 и МЛ-2);
- прицеп с индикаторной аппаратурой (прицеп И) или выносные индикаторные посты ВП-87М;
- радиовысотомеры - два или четыре ПРВ-13М (ПРВ-17-2);
- два наземных радиозапросчика;
- прицеп "3" с запасным имуществом и измерительной аппаратурой;
- автокран 8Т210 на шасси автомобиля "Урал-375Д";
- дизель-электрическая станция типа 5Е97;
- центральный распределительный пост 5И55 (ЦРП-П);
- преобразовательные станции - две 5П28 (одна ППС-П);
- дизель-электрические станции - четыре 5Э42 (три ЭСД-200-Т/200/4-400).
 |
Приемо-передающая кабина радиовысотомеров ПРВ-13М РЛК |

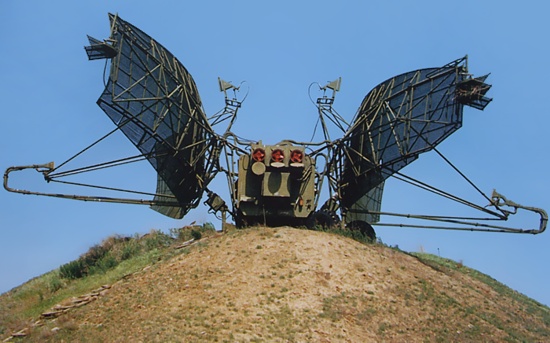

Обзор пространства РЛК осуществляют путем механического вращения двух антенно-поворотных устройств в горизонтальной плоскости со скоростью 6 об./мин. Антенные устройства представляют собой зеркальные параболические антенны с рупорными облучателями и формируют диаграммы направленности, перекрывающие сектор по углу места от 0 до 45 град.
Обнаружение и измерение координат воздушных объектов производится на индикаторе кругового обзора. Угол места (высота) определяется с помощью радиовысотомеров, входящих в состав РЛК. Антенно-поворотные устройства могут размещаться на холмах высотой до 6 м. Углы закрытия не должны быть более 10 мин. Перевозка комплексов осуществляется автомобильным и железнодорожным транспортом.
РЛК могут эксплуатироваться при температуре окружающей среды ±50 °С, относительной влажности воздуха до 198 %. (при +35 °С), скорости ветра до 25 м/с. Высота размещения над уровнем моря - до 1000 м.
Основные направления модернизации РЛК 5Н87 (64Ж6):
- исключение из состава комплекса одного дальномера и высотомеров;
- обеспечение измерения высоты целей "на проходе" путем введения нового облучателя;
- повышение помехозащищенности от естественных и преднамеренных помех;
- повышение эксплуатационно-технических характеристик;
- замена ламповой аппаратуры на современную полупроводниковую.
Модернизация РЛК обеспечит:
- увеличение чувствительности приемного устройства (уменьшение Кш в два раза), увеличение дальности обнаружения на 30 - 40 км, повышение надежности и долговечности входных усилителей в 5 - 6 раз. Улучшение параметров приемной аппаратуры, в частности динамического диапазона на 5 - 10 дБ;
- улучшение параметров аппаратуры защиты от активных шумовых помех на 10-15 дБ. Повышение коэффициента подпомеховой видимости на 5 - 8 дБ. Улучшение наблюдаемости отметок от целей на экране. Исключение сложных, трудоемких настроек. Исключение ультразвуковых линий задержки с термостатированием. Повышение надежности и долговечности аппаратуры в 8 - 10 раз;
- снижение затрат на обслуживание и ремонт в 2-3 раза;
- повышение эффективности использования РЛС в группировках РТВ с 0,85 до 0,95.
Основные характеристики:
Диапазон частот |
дециметровый |
Темп обзора, об./мин. |
6 |
Дальность обнаружения цели типа "истребитель" на высоте, км: |
10-300 |
10
|
330 |
15 и выше
|
380 |
Верхняя граница зоны обнаружения цели типа "истребитель", км |
54 |
Ошибки измерения координат целей (в 80 % измерений): |
10 |
по дальности, м
|
1000 |
по высоте, м
|
300 |
по азимуту, град.
|
0,8 |
|
