Автономная войсковая зенитная ракетная система "Тор"

Транспортно-заряжающая машина

Буксируемый вариант ЗРК "Тор"

Предназначена для эффективного прикрытия войск, войсковых и административно-промышленных объектов от современных и перспективных средств воздушного нападения, прежде всего от высокоточного оружия (ВТО), а также самолетов, вертолетов, крылатых ракет, управляемых авиабомб и дистанционно пилотируемых летательных аппаратов (ДПЛА).

Мобильная всепогодная система ближнего действия "Тор" осуществляет противовоздушную оборону войск в подвижных формах боя и на марше, а также в районах сосредоточения, защиту наиболее ответственных войсковых объектов (командных пунктов, узлов связи, радиотехнических средств, мостов, аэродромов).

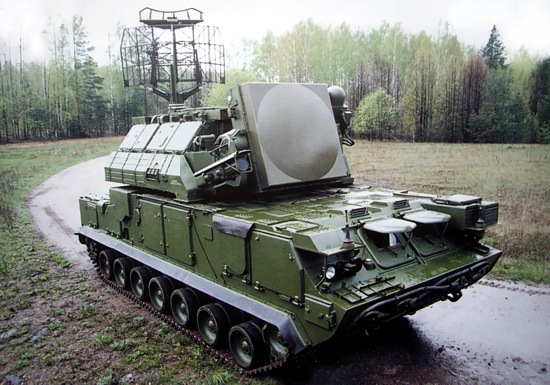

Основным элементом ЗРС "Тор" является боевая машина (БМ), в состав которой входят:

- трехкоординатная радиолокационная станция обнаружения целей (СОЦ) совместно с наземным радиолокационным запросчиком;

- радиолокационная станция сопровождения целей и наведения с фазированной антенной решеткой и системой электронного управления лучом;

- дублирующий телевизионно-оптический визир (ТОВ), обеспечивающий автосопровождение цели по угловым координатам;

- быстродействующая мультиплексная цифровая вычислительная система;

- аппаратура отображения информации о воздушной обстановке и цикле боевой работы, а также индикации функционирования систем и средств боевой машины, рабочие пульты (пульт управления) командира боевой машины и операторов;

- система телекодовой и оперативно-командной радиосвязи;

- аппаратура навигации, топопривязки и ориентирования (АНТО);

- зенитные управляемые ракеты в групповых транспортно-пусковых контейнерах (два контейнера по четыре ЗУР в каждом);

- источник первичного энергопитания с приводом электрогенератора от газотурбинного двигателя или от ходового двигателя самоходного шасси;

- аппаратура жизнеобеспечения экипажа;

- вспомогательная аппаратура.

ЗРС "Тор" размещается на одном гусеничном шасси и представляет собой компактную, функционально завершенную и технически совершенную тактическую единицу - боевую машину, способную автоном-но или в составе системы ПВО выполнять боевую задачу на всем протяжении современного боя без дополнительной заправки и заряжания и при этом обеспечить круглосуточное (при дозаправке топливом) всепогодное боевое дежурство и сопровождение войск в бою или на марше.
Транспортируется всеми видами транспорта, включая воздушный.

РЛС обнаружения обеспечивает многопарциональный, трехкоординатный обзор пространства с высоким темпом. Предусмотрены повышение энергии сигнала за счет применения длительного импульса с внутриимпульсной частотной модуляцией, а также режим концентрации всей энергии излучения в одном парциале.

Применение цифровой обработки сигнала позволяет обеспечить надежную работу в сложных условиях пассивных (естественных и преднамеренных) помех, а также обнаружение как скоростных, так и малоподвижных (до 10 м/с) целей без "слепых скоростей" при непосредственном влиянии подстилающей поверхности.

Обработка сигналов осуществляется спецвычислителями и центральным компьютером, вычислительные и алгоритмические возможности которого позволяют решать задачи анализа воздушной обстановки, принятия боевых решений и другие интеллектуальные задачи управления боевыми операциями.

РЛС обнаружения сопряжена с системой опознавания государственной принадлежности цели и автоматически блокирует (с высокой вероятностью) возможность поражения "своих" летательных средств.

РЛС сопровождения импульсно-доплеровского типа для обеспечения устойчивого перехода на автосопровождение целей, в том числе скоростных и малоразмерных, снабжена малоэлементной фазированной антенной решеткой. Такое построение антенной системы позволяет обеспечить практически мгновенный (0,6 - 0,8 с) переход на автосопровождение, а также одновременное сопровождение и обстрел целей в секторе ФАР.

Система обработки сигнала РЛС сопровождения - цифровая моноимпульсная со сжатием импульсов и быстрым преобразованием Фурье обеспечивает не только высокие показатели точности и помехозащиты, но и распознавание класса цели для оптимизации режимов работы системы наведения оружия и боевого снаряжения ракеты.

Ракета (ЗУР) комплекса "Тор" твердотопливная с максимальной скоростью 850 м/с и маневренностью до 300 м/с2 .

Старт ракеты - вертикальный. Пороховая катапульта выбрасывает ЗУР на высоту 15 - 20 м, затем происходит склонение ракеты в сторону цели, после чего запускается маршевый двигатель. На ПУ в постоянной готовности находятся восемь ракет.

Боевое снаряжение ракеты состоит из адаптируемого к условиям боевого применения радиовзрывателя и боевой части осколочно-фугасного типа.

Управление ракетой - радиокомандное. Оно начинается с входом ЗУР в луч ФАР и заканчивается в момент встречи с целью.

Сочетание высокой точности наведения и могущества боевой части позволяют с высокой эффективностью поражать широкий класс целей, в том числе маневрирующих с перегрузкой до 10 ед. и малоуязвимых.

ЗРС "Тор" обеспечивает высокую эффективность отражения массированных (в том числе "звездных") налетов противника при высокой степени устойчивости системы ПВО.

Транспортировка, хранение и старт из ПУ боевой машины обеспечиваются транспортно-пусковым модулем (ТПМ) многоразового применения.

В состав комплекса входят боевые средства - боевая машина 9А331 и зенитная ракета 9М330.

Технические средства включают:

- транспортно-заряжающую машину 9Т244;

- транспортную машину 9Т245;

- машины технического обслуживания 9В887;

- комплект такелажного оборудования 9Ф116;

- машину группового комплекта ЗИП 9Ф339;

- автономный электронный тренажер операторов боевой машины 9Ф678.

Кроме того, на базах и арсеналах имеются комплект технологического оборудования 9Ф117 и контрольно-испытательная станция 9В98.

Боевая работа ЗРС "Тор" осуществляется по схеме, обычной для зенитных ракетных комплексов с радиокомандной системой наведения ЗУР Станция обнаружения целей в движении или на месте осуществляет круговой обзор пространства, обнаруживает и опознает цель. Вычислительные средства боевой машины проводят анализ воздушной обстановки, выбирают наиболее опасные цели для обстрела и вырабатывают данные целеуказания для станции наведения. На месте или на короткой остановке станция наведения производит захват цели на ав-тосопровождение, определяет момент запуска ЗУР, выдает команду на ее запуск, захватывает ракету на автосопровождение и автоматически по радиокомандам наводит ее на цель. Для эффективного поражения цели станция наведения осуществляет и управление боевым снаряжением ракеты. Она выдает на радиовзрыватель ракеты команды задержки его срабаты-вания в зависимости от скорости сближения ракеты с целью и таким образом обеспечивает оптимальное накрытие воздушной цели осколками боевой части. В случае промаха происходит самоликвидация ракеты.

ЗРС "Тор-М1" является модернизированной ЗРС "Тор", обеспечивающей поражение одновременно двух целей, повышение эксплуатационных характеристик за счет размещения ракет в четырехместном транспортно-пусковом контейнере и повышение общей надежности боевой машины, а также совершенствование программного обеспечения и модернизации отдельных систем боевой машины, введение сопряжения с батарейным командным пунктом 9С737М «Ранжир-М1».

ЗРС Тор-М1" имеет ряд преимуществ по сравнению с предшествующими аналогами. Так, в отличие от ЗРС Тор", входящая в состав ЗРС "Тор-М1" боевая машина 9А331 имеет новую двухпроцессорную вычислительную систему. В станции обнаружения целей использована современная трехканальная система обработки сигналов.

Существенно усовершенствована станция наведения. Система ведет стрельбу как ракетой 9М331, так и ЗУР 9М330. Пуск ракет производится из двух алюминиевых четырехместных транспортно-пусковых модулей. Вес каждого модуля 936 кг. Транспортирование модулей осуществляется транспортными и транспортно-заряжающими машинами. Транспортная машина перевозит два пакета из четырех модулей, транспортно-заряжающая - два пакета из двух модулей и имеет крановое оборудование для загрузки модулей в боевую машину.

Шасси ГМ-355 Минского тракторного завода на БМ 9А331 заменено на шасси ГМ-5955 Мытищинского машиностроительного завода.

Зона поражения ЗРС "Тор-М1" примерно такая же, как и у ЗРС "Тор", однако каждая БМ ЗРС Тор-М1" может вести одновременно стрельбу по двум целям.

Для защиты малоподвижных войсковых, а также гражданских и промышленных объектов разработаны конструктивные модификации боевых средств ЗРК - контейнерный, буксируемый и колесный варианты.

Эти модификации ЗРС обладают теми же тактико-техническими характеристиками, исключая мобильность, но несколько дешевле самоходной базовой.

Средства ЗРС "Тор-М1" могут использоваться не только при ведении боевых действий. Многие важные промышленные, особенно экологически опасные объекты (например, АЭС, нефтеносные поля и др.) целесообразно защищать от угрозы терроризма и в мирное время.

ЗРС "Тор-М1" экспортируется в ряд зарубежных стран, где она получила заслуженное признание.

Автономный тренажер операторов боевой машины ЗРК "Тор-М1" (9Ф678) обеспечивает:

- обучение личного состава БМ эксплуатации боевых средств в условиях, максимально приближенных к боевым, в том числе в помехах;

- поддержание постоянной боевой готовности расчетов без применения БМ и авиации;

- объективный контроль функционального состояния операторов.

В тренажере эргономика рабочего места расчета воспроизведена полностью.

Основными средствами тренажера являются:

- датчик воздушной обстановки;

- имитационная аппаратура;

- заимствованная аппаратура БМ 9А331-1 без высокочастотной части с рабочими местами для номеров расчета.

Радиотехническая аппаратура размещается в кузове К4-4320. В передней части расположен главный пульт заимствованной аппаратуры боевой машины с рабочими местами тренируемого расчета.

Тренажер позволяет имитировать разнообразную сложную воздушную
обстановку:

- массированные налеты;

- применение любых современных и перспективных средств воздушного нападения;

- радиоэлектронное противодействие;

- сложные метеоусловия.

Количество имитируемых одиночных целей составляет от 0 до 15, групповых - от 3 до 5 (с числом целей в группе 3 - 5).

Возможны различные варианты тактического построения имитируемых целей и виды их маневра.

Задание воздушной обстановки в тренажере производится программно (набор стандартных учебных ситуаций) или вручную в диалоговом режиме. Предусмотрена возможность оперативного изменения воздушной обстановки в процессе тренировки, что позволяет создать дуэльный режим имитации боя.

Оценка работы операторов боевых машин ЗРК "Top-M1" автоматизированная.

Для отработки операций алгоритмов работы механиков-водителей ГМ 355, ГМ 355А2 создан тренажер 2У453. В его состав входят рабочее место механика-водителя, стойка аппаратурная, табло индикации операций и «подсказки», комплекты кабелей и ЗИП. Тренажер обеспечивает отработку шести алгоритмов работы механика-водителя в реальном и ускоренном в 10 раз масштабах времени, имитацию 11 неисправностей и других операций.

Основные характеристики:
