Зенитный ракетный комплекс "Круг"

ЗРК "Круг"



Заряжание ЗУР
Заряжание ЗУР
ЗУР 3М8
ЗУР 3М8
Станция обнаружения целей 1С12
Станция обнаружения целей 1С12
Станция наведения ракет 1С32
Станция наведения ракет 1С32
Пункт боевого управления
Пункт боевого управления
КРАС-1Р1
КРАС-1Р1

Предназначен для эффективного прикрытия войсковых группировок и важнейших тыловых объектов фронта от ударов различных аэродинамических средств воздушного нападения.

Высокомобильный самоходный комплекс "Круг" относится к первому поколению зенитно-ракетного вооружения войсковой ПВО.

Структура ЗРК включает:

- узел обнаружения и целеуказания (УОЦ);

- зенитные ракетные батареи (до шести единиц);

- кабину приема ЦУ из состава КСА "Краб" (К-1) или ПБУ-Д из состава АСУ "Поляна-Д1";

- технические средства.

В узел обнаружения входят:

- пункт боевого управления (ПБУ);

- станция обнаружения целей(СОЦ) 1С12.

В состав каждой зенитной ракетной батареи входят:

- станция наведения ракет (СНР) 1С32;

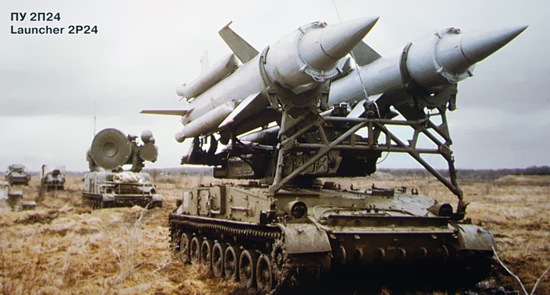

- три пусковые установки (ПУ) 2П24;

- зенитные управляемые ракеты (ЗУР) 3М8 - по две на каждой ПУ.

В состав технических средств входят машины по обеспечению, обслуживанию и ремонту боевых средств ЗРК.

ЗРК "Круг" большой дальности действия может работать как автономно, так и в составе группировки ПВО при управлении от АСУ типа "Поляна". При этом пункты боевого управления бригады (ПБУ-Б) и дивизиона (ПБУ-Д) осуществляют управление боевыми действиями соответственно зенитной ракетной бригады и зенитных ракетных дивизионов, вооруженных ЗРК "Круг".

СОЦ обеспечивает автономное обнаружение и опознавание цепей, анализ воздушной обстановки, отбор наиболее опасных целей и выдачу по ним ЦУ на СНР для их поражения.

СНР обеспечивает отработку выданного ЦУ, обнаружение цели и взятие ее на автосопровождение, назначение ПУ и ЗУР на цель, определение входа цели в зону поражения и пуск по ней ЗУР, автозахват ЗУР на автосопровождение и наведение ракеты на цель.

Кроме того, предусмотрена стыковка с электронным тренажером (находится в составе машин технического обслуживания), обеспечивающая тренировку боевого расчета станции.

ПУ обеспечивает транспортировку, предстартовый контроль, ввод полетного задания и управляемый наклонный старт ракет.

ЗУР обеспечивает командное наведение ракеты на цель по радиокомандам, передаваемым с СНР, взведение радиовзрывателя, подрыв по его данным в районе цели боевой части (БЧ) и поражение цели осколками БЧ.

Технические средства обеспечивают контроль, обслуживание и ремонт в полевых условиях боевых средств ЗРК, заряжание и разряжание ПУ, а также транспортирование и заправку ЗУР топливом.

Все боевые средства ЗРК "Круг":

- размещены на унифицированных самоходных гусеничных шасси высокой проходимости;

- оснащены унифицированными средствами автономного электроснабжения, навигации, ориентирования, топопривязки, жизнеобеспечения, телекодовой и речевой радио- и телефонной связи;

- оборудованы устройствами автоматизированного развертывания в боевое положение и свертывания в походное положение.

Все средства ЗРК могут:

- работать на неподготовленных позициях;

- устойчиво функционировать в различных климатических условиях;

- перевозиться любым видом транспорта, включая воздушный.

Прогрессивные технические решения, заложенные при проектировании ЗРК «Круг», позволили провести ряд модернизаций, на-правленных на повышение его боевых возможностей, эффективности и надежности. За счет модернизации аппаратуры боевых наземных средств и зенитной управляемой ракеты были получены следующие основные результаты.

В 3PK "Круг-А":

- уменьшена ближняя граница зоны поражения;
- увеличена дальняя граница зоны поражения;
- уменьшена нижняя граница зоны поражения.

В ЗРК "Круг-М" повышена верхняя граница зоны поражения.

В ЗРК "Круг-М1":

- реализована возможность стрельбы по целям на догонных курсах;

- дополнительно сокращена ближняя граница зоны поражения;

- дополнительно снижена нижняя граница зоны поражения.

Результаты испытаний, войсковых стрельб и многолетней эксплуатации ЗРК "Круг" и его модификаций в ПВО Сухопутных войск доказали их высокие боевые возможности, эффективность и надежность.

Комплекс "Круг" поставлялся на вооружение армий Болгарии, Венгрии, ГДР, Польши, Чехословакии и Сирии.



Основные характеристики:



Круг

Круг-А

Круг-М

Круг-М1

Типовые поражаемые цели

Самолеты ТА, СА, ПАП

Максимальная скорость поражаемых целей, м/с

800

800

800

1000

Зона поражения, км:









по дальности

11-45

9-50

9-50

7-50/20*

по высоте

3-23,5

0,25-23,5

0,25-24,5

0,15-24,5

Количество одновременно обстреливаемых целей, шт.

1

1

1

1

Способ наведения ЗУР

Командное наведение

Средняя скорость ЗУР, м/с

800-1000

Масса ЗУР, кг

2450

Время развертывания-свертывания боевых средств, мин.

5

5

5

5


* На догонных курсах
