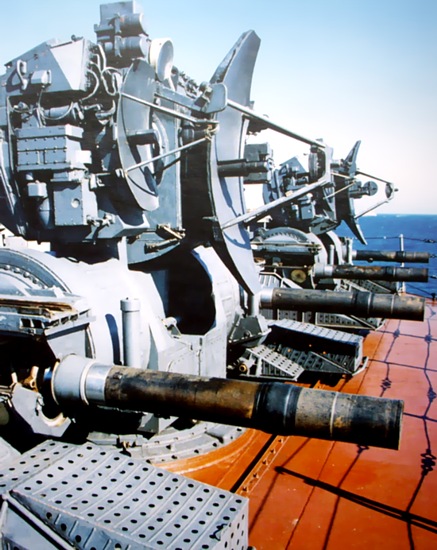

Зенитный ракетно-артиллерийский комплекс "Каштан"

ЗРАК "Каштан"



Предназначен для защиты надводных кораблей или наземных объектов от высокоточного оружия воздушного нападения, в том числе от низколетящих противокорабельных ракет (ПКР), а также для поражения малоразмерных морских и наземных целей.

Комплекс состоит из двух типов модулей - командного и боевого.

В зависимости от водоизмещения корабля и необходимой степени защиты от средств воздушного нападения, "Каштан" может включать в свой состав один командный модуль и от одного до шести боевых модулей. Для кораблей большого водоизмещения каждый боевой модуль может быть доукомплектован системой хранения и перезаряжания (СХП) на 32 зенитные ракеты.

Особенности комплекса:

- способность поражения самолетов и высокоточного оружия (ПКР, крылатых ракет, управляемых авиабомб и др.) на высотах от 3500 м до предельно малых, а также малоразмерных морских и наземных целей;

- высокая вероятность поражения целей ракетным вооружением на рубеже от 8000 до 1500 м с последующим дострелом их артиллерийским вооружением к рубежу 500 м;

- применение интегрированной системы управления, наличие каналов одновременного сопровождения целей и ракеты в радиолокационном и телевизионно-оптическом режимах;

- полная автоматизация боевой работы (от обнаружения до поражения);

- сверхвысокий темп стрельбы артиллерийского вооружения (10000 - 12000 выстрелов в минуту).

Зенитная управляемая ракета 9М311-1 представляет собой двухступенчатую твердотопливную ракету с осколочно-стержневой боевой частью и неконтактным датчиком цели.

Ракета поставляется и эксплуатируется в транспортно-пусковых контейнерах, что обеспечивает безопасность их использования.

Артиллерийская установка состоит из двух 30-мм зенитных автоматов типа ГШ-6-30К с беззвеньевой системой питания и автономной системой охлаждения испарительного типа.



Основные характеристики:

Боекомплект на один боевой модуль:

на ПУ

8

на СХП

32

артвыстрелов

1000
Система управления радиолокационная, телевизионно-оптическая
Зона поражения, м:

ракетным вооружением:



по дальности

1500-8000

по высоте

5-3500

артиллерийским вооружением:



по дальности

500-4000

по высоте

5-3000
Боевая производительность, целей/мин. до 6
Время реакции боевого модуля, с 6-8
Носитель (тип корабля) от ракетного катера до авианосца
Масса, кг:

командного модуля

4500

боевого модуля

9000

СХП

2300
