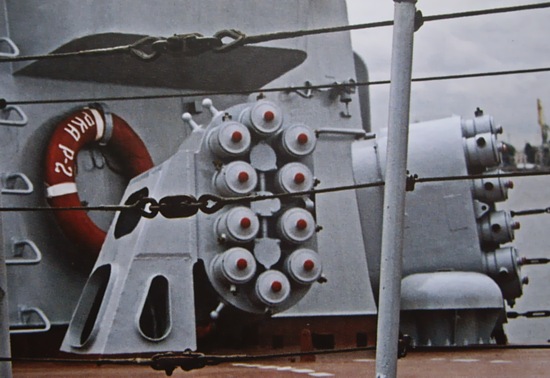

120-мм корабельный комплекс выстреливаемых помех ПК-10

Комплекс помех ПК-10



Предназначен для повышения эффективности ПВО корабля на конечном участке самонаведения средств воздушного нападения путем постановки радиоэлектронных и оптико-электронных уводящих ложных целей.

Комплекс ПК-10 может применяться на кораблях всех классов и использоваться в любых климатических условиях, включая тропики. Он состоит из пусковых установок, пульта дистанционного управления, выносного пульта управления, выпрямительного агрегата, снарядов радиолокационных и оптико-электронных помех.

Комплекс разработан в следующих основных комплектациях:

- пульт дистанционного управления, две или четыре пусковые установки (ПУ) для оснащения 1малых кораблей;

- восемь, двенадцать или шестнадцать ПУ с соответствующим количеством пультов дистанционного управления для вооружения кораблей среднего и большого водоизмещения. Каждая комплектация может иметь ряд исполнений, предусматривающих снабжение всех или отдельных пусковых установок приводом поворота в удобную для заряжания зону, а также различные варианты вторичных источников электропитания комп-лекса.

Снаряды радиолокационные (СР) и оптико-электронные (СО) имеют одинаковую форму и размеры и отличаются только снаряжением, массой и маркировкой.



Основные характеристики:

Снаряды СО, СР
Калибр, мм 120
Длина, мм 1220
Масса, кг не более 25
Пусковая установка
Количество устанавливаемых снарядов, шт. 10
Габаритные размеры без снарядов, мм:

длина

655

ширина

962

высота

540
Масса, кг:

без привода поворота

205

с приводом поворота

336
Режимы стрельбы:

автоматический

сериями

ручной

одиночными снарядами



Комплекс ПК-10 в действии:
