Кабель П-268

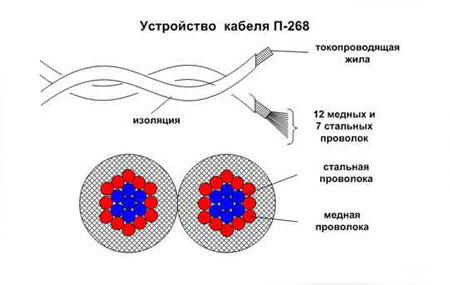

Устройство кабеля П-268



Боевое применение:

Кабель П-268 применяется для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, P-140, Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи.


Устройство кабеля П-268

Система скрутки и расположения проволок в токопроводящей жиле проводов кабеля П-268 следующие:

  • в центральных повивах стальные проволоки
  • медные проволоки в наружном повиве

Проволоки в смежных повивах скручены в противоположных направлениях.
Шаг скрутки токопроводящей жилы - не более 20 диаметров жилы.
Направление верхнего повива левое.
Поверх токопроводящей жилы наложена изоляция из полиэтилена.
Изолированные жилы скручены в пару с шагом скрутки 100-120 мм.
Направление скрутки пары - правое.
Технические характеристики кабеля П-268.

Основные характеристики:

Строительная длина

1000 (1500) м

Количество жил

2

Количество проводов в жилах:



· стальных

7 диаметром 0,25 мм

· медных

12 диаметром 0,25 мм

Изоляция:

полиэтилен

· толщина

0,9 мм

Диаметр жилы

3,4 мм

Температура окружающей среды

+50°С...-60°С

Масса 1 км

35 кг

Прочность на разрыв

65 кГс

Сопротивление при Т = 20°С:
жилы (постоянный ток)

более 66 ом/км

Минимальная наработка

50 000 часов

Минимальный срок службы

15 лет
